Trong lĩnh vực cơ khí chính xác và tự động hóa, thanh trượt HIWIN là một trong những linh kiện quan trọng được sử dụng rộng rãi trong máy CNC, dây chuyền sản xuất tự động, robot công nghiệp và nhiều hệ thống chuyển động tuyến tính khác. Nhờ độ chính xác cao, khả năng chịu tải tốt và độ bền vượt trội, sản phẩm này ngày càng được nhiều doanh nghiệp ưu tiên lựa chọn.

Vậy thanh trượt HIWIN là gì, có cấu tạo ra sao, ứng dụng như thế nào và vì sao thương hiệu HIWIN lại được đánh giá cao trên thị trường? Hãy cùng tìm hiểu chi tiết trong bài viết dưới đây.

Thanh trượt HIWIN là gì?

Thanh trượt HIWIN (HIWIN Linear Guideway) là hệ thống dẫn hướng chuyển động thẳng giúp các bộ phận máy móc di chuyển chính xác theo phương ngang hoặc dọc. Đây là thiết bị giúp giảm ma sát giữa các bộ phận chuyển động, đồng thời đảm bảo độ ổn định, độ cứng vững và độ chính xác cao trong quá trình vận hành.

HIWIN là thương hiệu nổi tiếng đến từ Đài Loan, chuyên sản xuất các thiết bị truyền động và tự động hóa như:

• Thanh ray trượt
• Con trượt
• Vít me bi
• Bàn trượt tuyến tính
• Bộ truyền động servo
• Robot công nghiệp

Trong đó, thanh trượt HIWIN là dòng sản phẩm được ứng dụng phổ biến nhất trong ngành cơ khí và máy tự động.

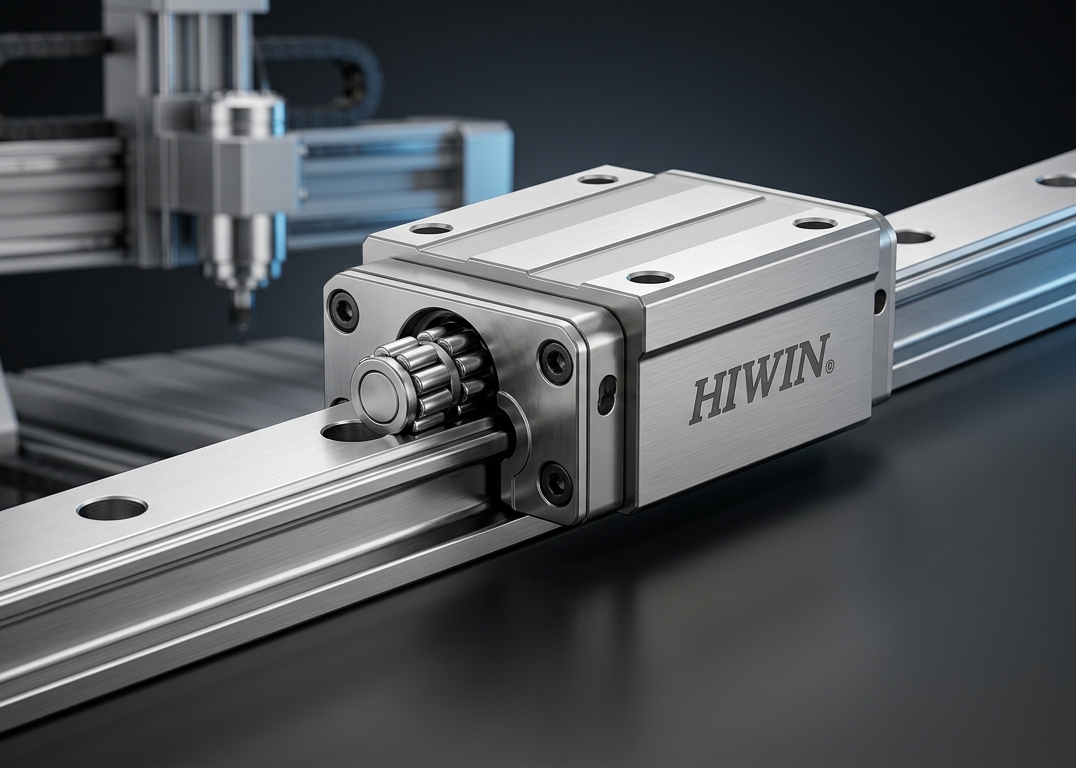

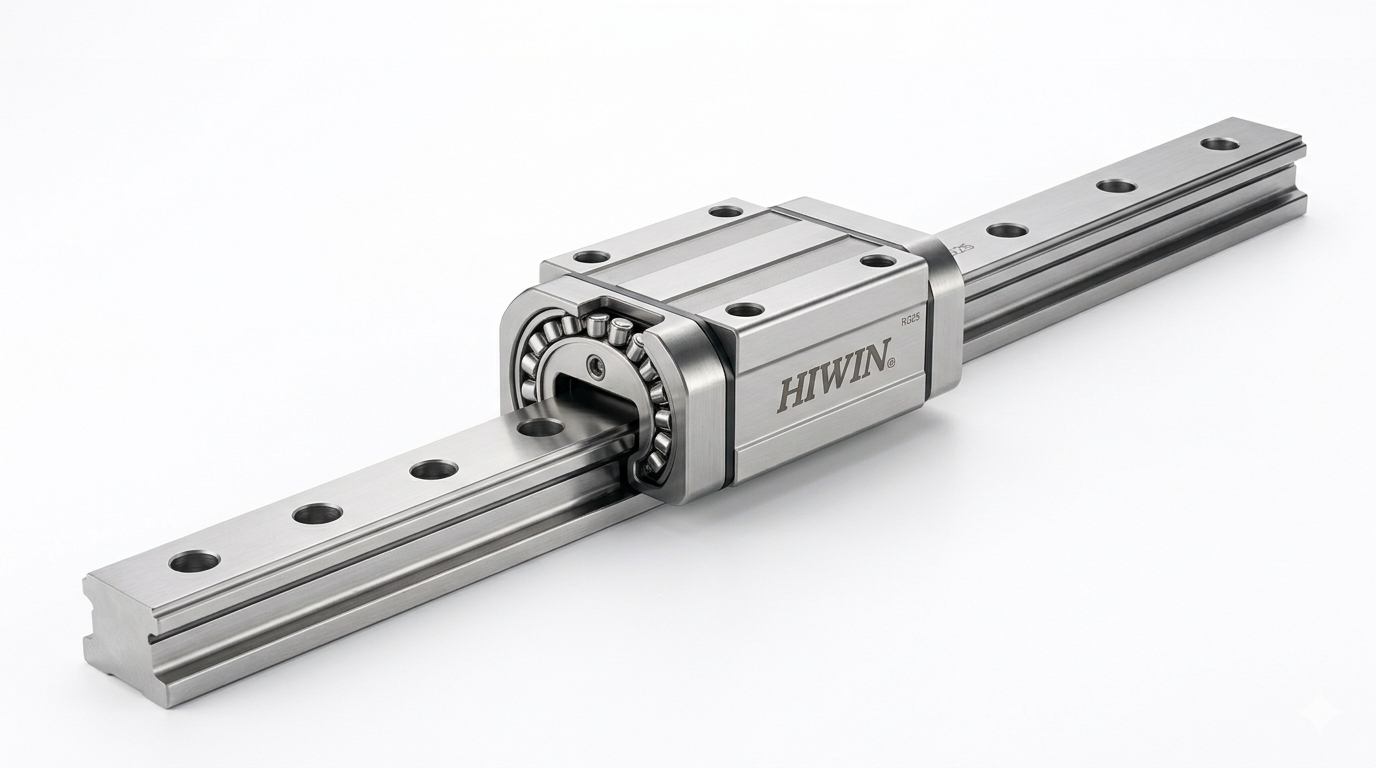

Cấu tạo của thanh trượt HIWIN

Một bộ thanh trượt HIWIN thường gồm 2 thành phần chính:

1. Thanh ray dẫn hướng

Thanh ray là phần cố định được lắp lên khung máy hoặc bề mặt thiết bị.

Chức năng:

• Làm đường dẫn hướng cho con trượt di chuyển
• Chịu tải trực tiếp
• Giữ chuyển động thẳng ổn định và chính xác

Thanh ray thường được chế tạo từ thép hợp kim chất lượng cao, xử lý nhiệt bề mặt để tăng độ cứng và chống mài mòn.

2. Con trượt (Block)

Con trượt là phần di chuyển dọc theo ray dẫn hướng.

Bên trong con trượt chứa:

• Bi thép tuần hoàn
• Bộ hồi bi
• Nắp chặn bụi
• Phớt bôi trơn

Khi hoạt động, các viên bi lăn tuần hoàn bên trong giúp chuyển động mượt, giảm ma sát tối đa và tăng độ chính xác.

>> XEM THÊM: Cáp kết nối là gì? Phân loại, ứng dụng và cách chọn cáp kết nối phù hợp

Ưu điểm nổi bật của thanh trượt HIWIN

Không phải ngẫu nhiên mà HIWIN trở thành thương hiệu được sử dụng phổ biến trong nhiều nhà máy sản xuất hiện nay.

Độ chính xác cao

Thanh trượt HIWIN được gia công với độ chính xác rất cao, giúp chuyển động tuyến tính ổn định và gần như không sai lệch.

Điều này đặc biệt quan trọng trong:

• Máy CNC
• Máy cắt laser
• Máy in công nghiệp
• Robot pick and place

Khả năng chịu tải lớn

Thanh trượt HIWIN có thể chịu tải theo nhiều hướng:

• Tải trọng hướng xuống
• Tải ngang
• Tải mô-men xoắn
• Tải lệch tâm

Nhờ đó sản phẩm phù hợp cho cả máy móc tải nặng và môi trường công nghiệp cường độ cao.

Chuyển động êm và ổn định

Nhờ cơ chế bi lăn tuần hoàn, con trượt di chuyển nhẹ nhàng với ma sát thấp.

Lợi ích:

• Giảm rung động
• Giảm tiếng ồn
• Tăng độ mượt khi vận hành
• Tăng độ chính xác lặp lại

Tuổi thọ cao

HIWIN sử dụng thép chất lượng cao, xử lý nhiệt tốt và kiểm soát nghiêm ngặt trong sản xuất.

Vì vậy thanh trượt có:

• Khả năng chống mài mòn tốt
• Chống biến dạng
• Hoạt động ổn định lâu dài

Nếu bảo trì đúng cách, thanh trượt có thể hoạt động bền bỉ trong nhiều năm.

Dễ lắp đặt và thay thế

Sản phẩm được thiết kế theo tiêu chuẩn công nghiệp quốc tế nên dễ dàng:

• Thi công lắp đặt
• Căn chỉnh
• Bảo dưỡng
• Thay thế linh kiện

Điều này giúp doanh nghiệp tiết kiệm đáng kể chi phí vận hành.

Các dòng thanh trượt HIWIN phổ biến hiện nay

HIWIN cung cấp nhiều dòng thanh trượt khác nhau phù hợp với từng nhu cầu.

Series HG

Đây là dòng được sử dụng phổ biến nhất.

Đặc điểm:

• Chịu tải cao
• Độ cứng tốt
• Phù hợp môi trường công nghiệp nặng

Ứng dụng:

• Máy CNC
• Máy phay
• Máy tiện
• Máy cắt kim loại

>> XEM THÊM: Tinh chỉnh XYZ là gì? Tầm quan trọng trong gia công và kỹ thuật chính xác

Series EG

Thiết kế nhỏ gọn hơn dòng HG.

Ưu điểm:

• Kích thước gọn
• Chuyển động mượt
• Tối ưu cho không gian hẹp

Ứng dụng:

• Thiết bị bán dẫn
• Máy tự động mini
• Máy đóng gói

Series MG

Dòng siêu nhỏ chuyên dùng cho máy có độ chính xác rất cao.

Phù hợp:

• Máy y tế
• Thiết bị đo lường
• Robot mini
• Máy điện tử chính xác

Series RG

Dùng con lăn thay cho bi tròn.

Ưu điểm:

• Chịu tải cực lớn
• Độ cứng vượt trội
• Khả năng chống rung cao

Ứng dụng:

• Máy tải nặng
• Hệ thống công nghiệp công suất lớn

Ứng dụng của thanh trượt HIWIN trong thực tế

Thanh trượt HIWIN hiện xuất hiện trong rất nhiều lĩnh vực sản xuất.

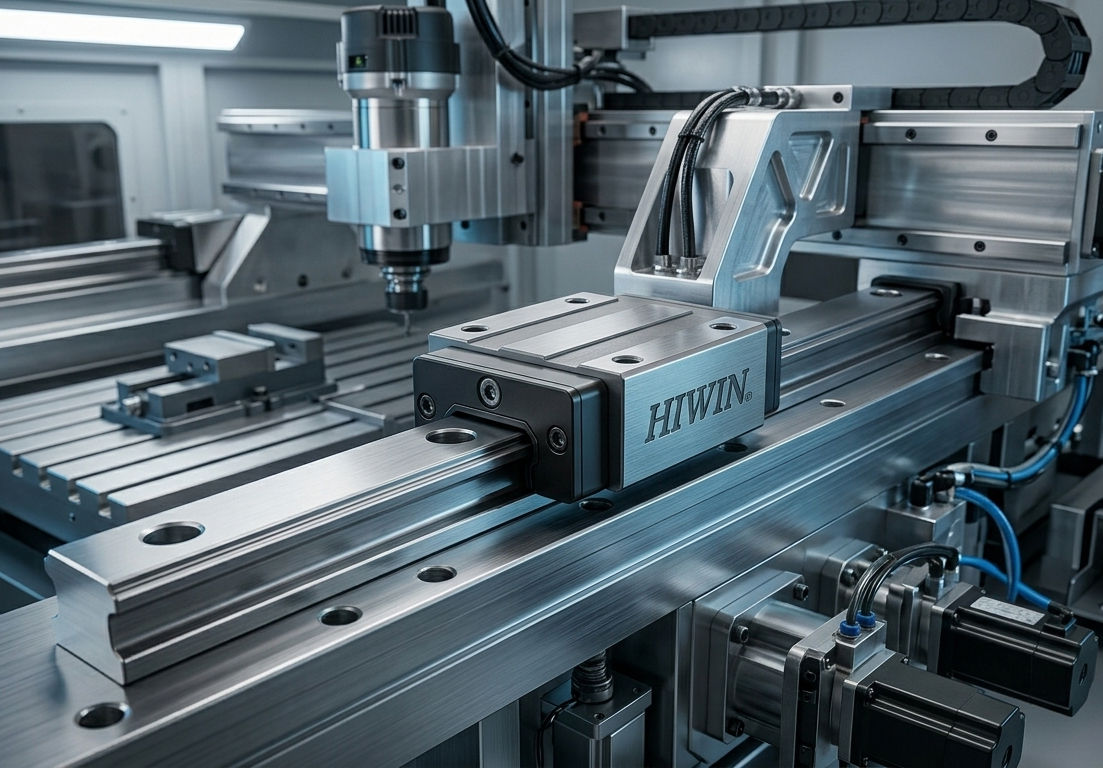

Máy CNC

Đây là ứng dụng phổ biến nhất.

Thanh trượt giúp:

• Định hướng chuyển động trục X, Y, Z
• Đảm bảo độ chính xác khi gia công
• Giảm rung khi cắt gọt

Robot công nghiệp

Robot cần chuyển động tuyến tính liên tục và chính xác.

Thanh trượt HIWIN giúp:

• Gắp sản phẩm
• Đặt linh kiện
• Lắp ráp tự động
• Di chuyển trong dây chuyền sản xuất

Máy cắt laser và plasma

Yêu cầu:

• Chính xác cao
• Chuyển động nhanh
• Ít rung

Thanh trượt HIWIN đáp ứng tốt các tiêu chí này.

Máy đóng gói tự động

Ứng dụng trong:

• Máy đóng hộp
• Máy dán nhãn
• Máy chiết rót
• Máy phân loại sản phẩm

Thiết bị y tế

Nhiều thiết bị y tế hiện đại sử dụng thanh trượt HIWIN như:

• Máy xét nghiệm
• Máy quét tự động
• Hệ thống bàn trượt y tế
• Robot hỗ trợ phẫu thuật

>> TÌM HIỂU THÊM: Nên dùng thanh trượt loại nào? Hướng dẫn chọn thanh trượt phù hợp từ A–Z

Cách chọn thanh trượt HIWIN phù hợp

Việc lựa chọn đúng thanh trượt giúp máy hoạt động ổn định và tăng tuổi thọ hệ thống.

Xác định tải trọng

Cần tính toán:

• Trọng lượng bộ phận chuyển động
• Tải động
• Tải tĩnh
• Lực mô-men

Nếu chọn sai tải trọng có thể gây:

• Mòn nhanh
• Rung lắc
• Giảm tuổi thọ

Xác định chiều dài ray

Tùy vào hành trình cần di chuyển.

Ví dụ:

• Hành trình ngắn: 300–500 mm
• Hành trình trung bình: 500–1500 mm
• Hành trình dài: trên 1500 mm

Chọn môi trường làm việc

Nếu môi trường:

• Nhiều bụi
• Có dầu
• Độ ẩm cao
• Nhiệt độ cao

Nên chọn loại có:

• Phớt chống bụi tốt
• Chống ăn mòn
• Bôi trơn chuyên dụng

Chọn nhà cung cấp uy tín

Nên mua thanh trượt HIWIN tại đơn vị:

• Có chứng nhận chính hãng
• Có CO/CQ
• Có chính sách bảo hành rõ ràng
• Có hỗ trợ kỹ thuật lắp đặt

Điều này giúp tránh mua phải hàng giả hoặc hàng chất lượng kém.

Báo giá thanh trượt HIWIN có đắt không?

Giá thanh trượt HIWIN phụ thuộc vào nhiều yếu tố:

• Kích thước ray
• Chiều dài
• Dòng sản phẩm
• Số lượng con trượt
• Mức tải trọng
• Xuất xứ

Các size phổ biến thường gồm:

• HIWIN 15
• HIWIN 20
• HIWIN 25
• HIWIN 30
• HIWIN 35
• HIWIN 45

Thông thường giá sẽ dao động từ vài trăm nghìn đến vài triệu đồng cho mỗi bộ tùy cấu hình.

Với dự án công nghiệp lớn, chi phí có thể cao hơn tùy số lượng và yêu cầu kỹ thuật.

Kết luận

Thanh trượt HIWIN là giải pháp dẫn hướng tuyến tính được đánh giá cao nhờ độ chính xác vượt trội, khả năng chịu tải lớn và tuổi thọ bền bỉ. Đây là linh kiện không thể thiếu trong ngành cơ khí chế tạo, tự động hóa, robot công nghiệp và nhiều hệ thống máy móc hiện đại.

Việc lựa chọn đúng thanh trượt HIWIN không chỉ giúp máy vận hành ổn định mà còn tối ưu hiệu suất sản xuất, giảm chi phí bảo trì và nâng cao tuổi thọ thiết bị.

Nếu doanh nghiệp của bạn đang tìm kiếm giải pháp chuyển động tuyến tính chất lượng cao cho hệ thống máy móc, HIWIN chắc chắn là một lựa chọn đáng cân nhắc.
