Trong các hệ thống truyền động công nghiệp, cụm hộp giảm tốc ARM là một bộ phận quan trọng giúp thay đổi tốc độ quay, tăng mô-men xoắn và truyền chuyển động từ động cơ đến cơ cấu máy. Thiết bị này thường được sử dụng trong các hệ thống tự động hóa, máy móc sản xuất, băng tải và nhiều thiết bị cơ khí yêu cầu chuyển động ổn định, chính xác.
Vậy cụm hộp giảm tốc ARM là gì, cấu tạo gồm những bộ phận nào, hoạt động ra sao và có những ưu điểm gì? Hãy cùng tìm hiểu chi tiết trong bài viết dưới đây.

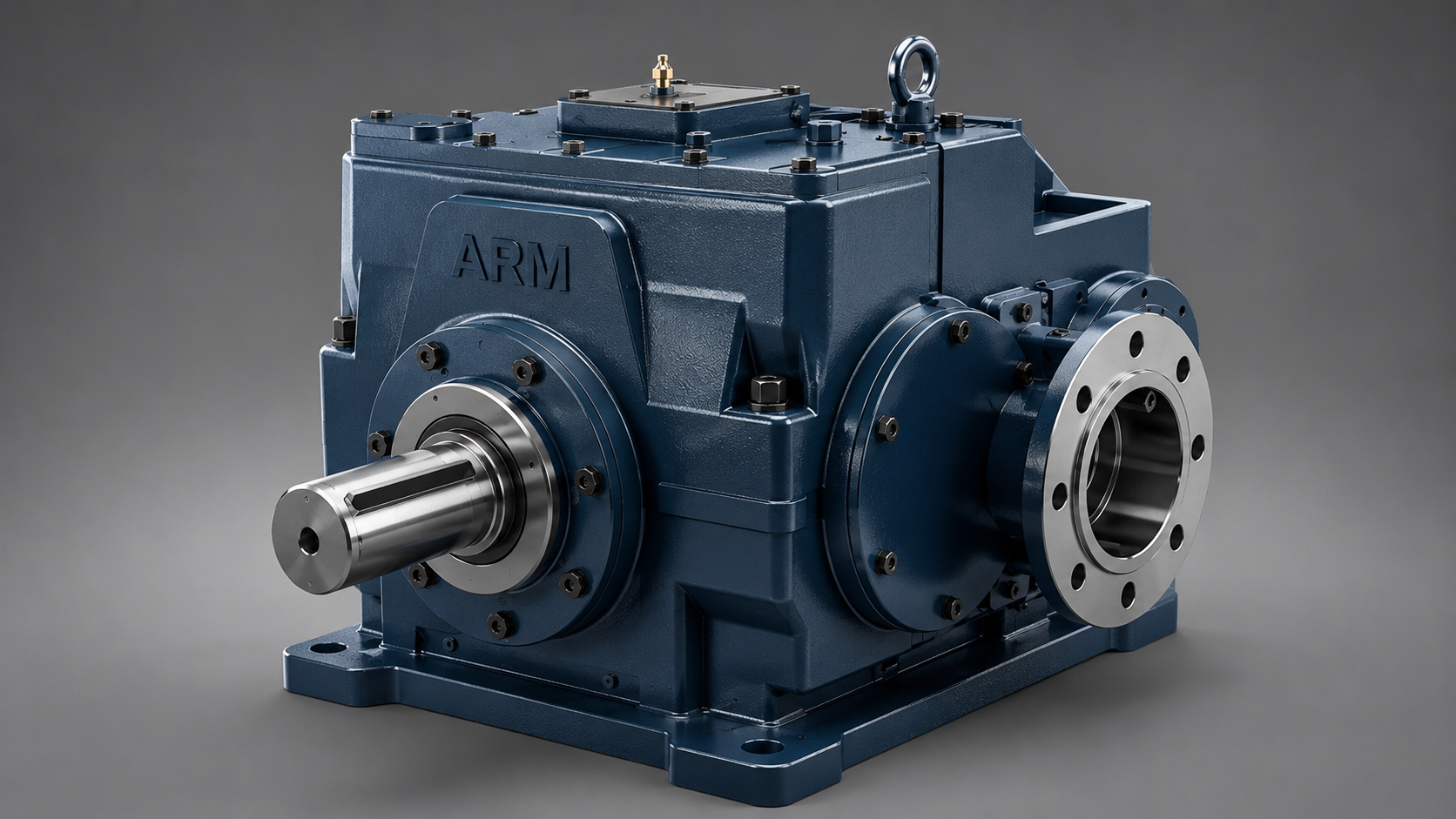

Cụm hộp giảm tốc ARM là gì?
Cụm hộp giảm tốc ARM có thể hiểu là một cụm truyền động sử dụng hộp giảm tốc ARM để kết nối giữa động cơ và cơ cấu máy. Chức năng chính của cụm là giảm tốc độ quay đầu ra của động cơ, đồng thời tăng mô-men xoắn, giúp máy hoạt động phù hợp với yêu cầu tải.
Trong thực tế, động cơ điện thường có tốc độ quay tương đối cao nhưng mô-men xoắn tại đầu ra chưa chắc phù hợp với cơ cấu chấp hành. Hộp giảm tốc sẽ sử dụng hệ thống bánh răng hoặc cơ cấu truyền động bên trong để điều chỉnh tỷ số truyền.
Ví dụ, động cơ quay với tốc độ 1.500 vòng/phút nhưng máy chỉ cần tốc độ đầu ra khoảng 150 vòng/phút. Khi đó, hộp giảm tốc với tỷ số truyền phù hợp sẽ giúp giảm tốc độ xuống mức cần thiết và đồng thời tăng mô-men xoắn ở trục đầu ra.
Vì vậy, cụm hộp giảm tốc ARM thường được xem là một giải pháp truyền động giúp động cơ và cơ cấu máy phối hợp hiệu quả hơn.

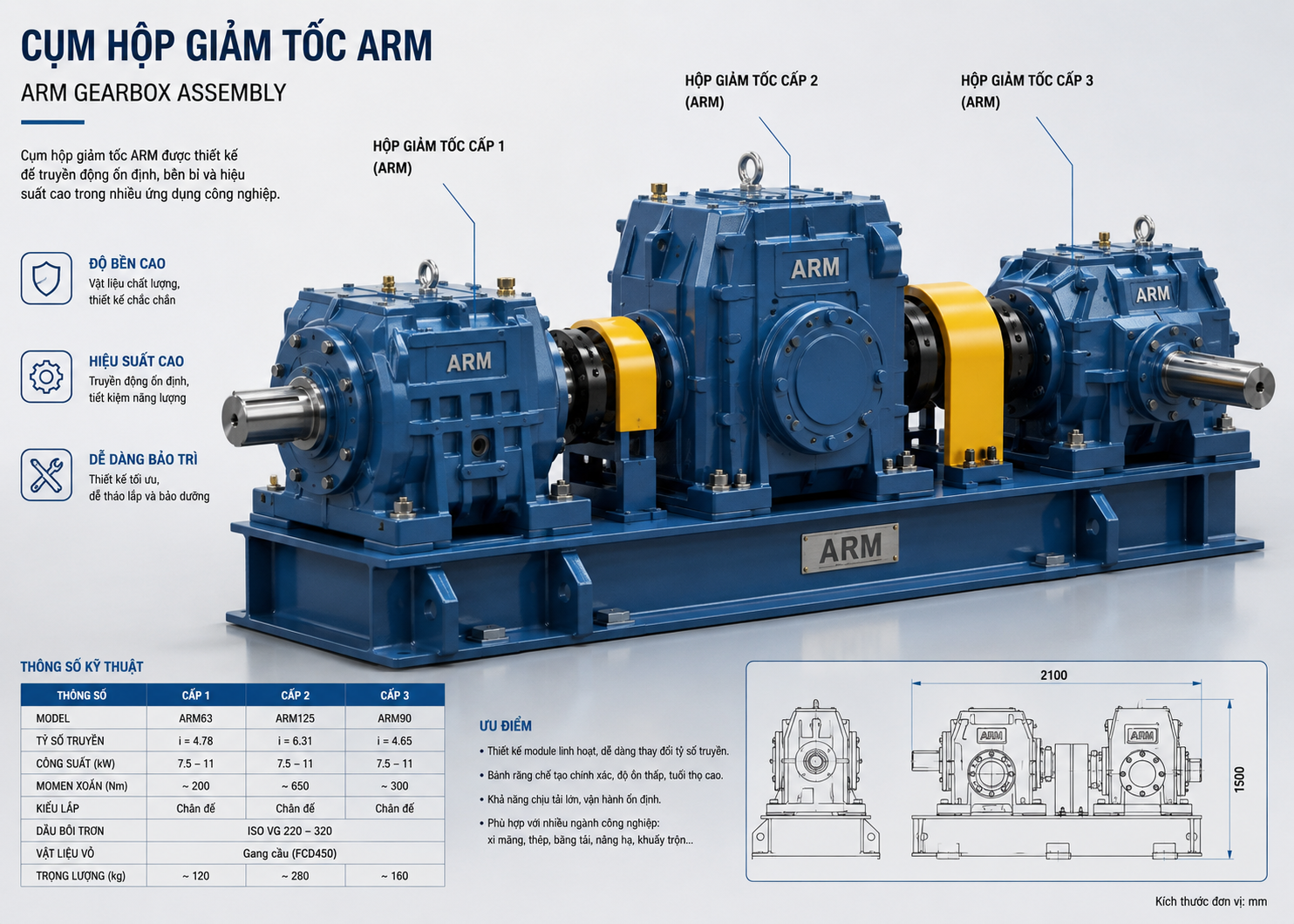

Cấu tạo của cụm hộp giảm tốc ARM
Tùy từng model và ứng dụng cụ thể, cấu tạo cụm hộp giảm tốc ARM có thể khác nhau. Tuy nhiên, một cụm truyền động cơ bản thường bao gồm các thành phần chính sau:
1. Động cơ
Động cơ là nguồn cung cấp năng lượng cho toàn bộ hệ thống. Tùy yêu cầu của máy, động cơ có thể là động cơ AC, DC, servo hoặc các loại động cơ chuyên dụng khác.
Động cơ tạo ra chuyển động quay và truyền chuyển động này đến hộp giảm tốc thông qua trục hoặc cơ cấu kết nối.
2. Hộp giảm tốc ARM
Đây là bộ phận trung tâm của cụm truyền động. Bên trong hộp giảm tốc có các bánh răng và cơ cấu truyền động được bố trí theo một tỷ số truyền nhất định.
Nhiệm vụ của hộp giảm tốc là:
- Giảm tốc độ quay.
- Tăng mô-men xoắn.
- Truyền chuyển động ổn định.
- Thay đổi đặc tính truyền động phù hợp với tải.
- Hỗ trợ cơ cấu máy vận hành hiệu quả hơn.
3. Trục đầu vào và trục đầu ra
Trục đầu vào nhận chuyển động từ động cơ và đưa vào hệ thống bánh răng bên trong hộp giảm tốc.
Sau quá trình truyền động, trục đầu ra cung cấp chuyển động với tốc độ và mô-men xoắn đã được điều chỉnh cho cơ cấu máy.
4. Hệ thống bánh răng
Bánh răng là một trong những thành phần quan trọng nhất của hộp giảm tốc. Việc lựa chọn loại bánh răng, số lượng răng và tỷ số truyền ảnh hưởng trực tiếp đến tốc độ, mô-men xoắn, độ ồn và hiệu suất của hệ thống.
5. Vỏ hộp
Vỏ hộp có nhiệm vụ bảo vệ các chi tiết truyền động bên trong, đồng thời duy trì độ cứng vững cho toàn bộ cụm.
Một vỏ hộp có độ chính xác và độ cứng tốt sẽ giúp hạn chế rung động, giảm sai lệch trong quá trình truyền động và tăng tuổi thọ thiết bị.
6. Ổ bi và phớt
Ổ bi hỗ trợ các trục quay và giúp giảm ma sát trong quá trình vận hành. Phớt có tác dụng hạn chế dầu mỡ bôi trơn rò rỉ ra ngoài và ngăn bụi bẩn, tạp chất xâm nhập vào bên trong hộp.
Nguyên lý hoạt động của cụm hộp giảm tốc ARM
Nguyên lý hoạt động của cụm hộp giảm tốc ARM tương đối đơn giản.
Khi động cơ hoạt động, trục động cơ truyền chuyển động quay đến trục đầu vào của hộp giảm tốc. Chuyển động sau đó được truyền qua hệ thống bánh răng bên trong.
Do các bánh răng có kích thước và số lượng răng khác nhau, tốc độ quay được giảm xuống theo tỷ số truyền thiết kế. Đồng thời, mô-men xoắn ở đầu ra được tăng lên.
Có thể hiểu đơn giản:
Động cơ → Trục đầu vào → Hệ thống bánh răng → Trục đầu ra → Cơ cấu máy
Nếu tỷ số truyền càng lớn thì tốc độ đầu ra thường càng thấp và mô-men xoắn đầu ra càng cao, trong phạm vi giới hạn thiết kế của thiết bị.
Ví dụ, với tỷ số truyền 10:1, về mặt lý thuyết tốc độ đầu ra có thể giảm khoảng 10 lần so với tốc độ đầu vào. Tuy nhiên, tốc độ và mô-men xoắn thực tế còn phụ thuộc vào hiệu suất truyền động, tải, điều kiện vận hành và thông số cụ thể của hộp giảm tốc.
>> TÌM HIỂU THÊM: Máy CNC là gì? Cấu tạo, nguyên lý và ứng dụng trong sản xuất
Ưu điểm của cụm hộp giảm tốc ARM
Việc sử dụng cụm hộp giảm tốc phù hợp mang lại nhiều lợi ích cho hệ thống máy móc.
Tăng mô-men xoắn
Đây là một trong những lợi ích quan trọng nhất. Hộp giảm tốc giúp biến đổi tốc độ quay cao của động cơ thành tốc độ thấp hơn nhưng có mô-men xoắn lớn hơn, phù hợp với các cơ cấu cần lực kéo hoặc lực quay cao.
Kiểm soát tốc độ tốt hơn
Trong nhiều ứng dụng công nghiệp, tốc độ của động cơ không phù hợp trực tiếp với tốc độ yêu cầu của máy. Hộp giảm tốc giúp đưa tốc độ về mức phù hợp với cơ cấu chấp hành.
Truyền động ổn định
Một cụm hộp giảm tốc được lựa chọn và lắp đặt đúng tiêu chuẩn có thể giúp quá trình truyền động diễn ra ổn định, hạn chế tình trạng động cơ phải làm việc không phù hợp với tải.
Tối ưu không gian lắp đặt
Một cụm truyền động được thiết kế đồng bộ có thể giúp bố trí động cơ và cơ cấu truyền động gọn gàng hơn, đặc biệt trong những thiết bị có yêu cầu cao về không gian.
Ứng dụng linh hoạt
Cụm hộp giảm tốc có thể được sử dụng trong nhiều hệ thống khác nhau như máy tự động hóa, băng tải, máy đóng gói, máy gia công, robot và các thiết bị cơ khí.
Ứng dụng của cụm hộp giảm tốc ARM
Nhờ khả năng điều chỉnh tốc độ và mô-men xoắn, cụm hộp giảm tốc ARM có thể xuất hiện trong nhiều lĩnh vực sản xuất.
Hệ thống băng tải
Băng tải thường cần tốc độ quay tương đối thấp nhưng yêu cầu mô-men xoắn đủ lớn để kéo vật liệu. Hộp giảm tốc giúp điều chỉnh tốc độ động cơ sao cho phù hợp với tốc độ chuyển động của băng tải.
Máy tự động hóa
Trong các dây chuyền tự động, chuyển động của cơ cấu máy cần được kiểm soát ổn định. Cụm hộp giảm tốc kết hợp động cơ có thể được sử dụng để truyền động cho nhiều cơ cấu quay hoặc cơ cấu chuyển động.
Máy đóng gói
Các máy đóng gói thường có nhiều cơ cấu cần chuyển động đồng bộ. Việc lựa chọn đúng tỷ số truyền giúp kiểm soát tốc độ và lực truyền động theo yêu cầu của từng bộ phận.
Máy sản xuất và gia công
Các máy cơ khí có thể sử dụng hộp giảm tốc để truyền lực đến trục, con lăn, cơ cấu cấp phôi hoặc các bộ phận chuyển động khác.
Robot và thiết bị tự động
Trong một số hệ thống robot, hộp giảm tốc được sử dụng để tăng mô-men xoắn và kiểm soát chuyển động của các khớp hoặc cơ cấu truyền động.
Cách lựa chọn cụm hộp giảm tốc ARM phù hợp
Để lựa chọn cụm hộp giảm tốc phù hợp, không nên chỉ dựa vào kích thước bên ngoài. Cần xem xét đồng thời nhiều thông số kỹ thuật.
1. Công suất động cơ
Công suất động cơ cần tương thích với khả năng làm việc của hộp giảm tốc. Việc sử dụng động cơ có công suất quá lớn so với khả năng chịu tải của hộp có thể làm giảm tuổi thọ thiết bị.
2. Tỷ số truyền
Tỷ số truyền quyết định tốc độ đầu ra. Cần xác định tốc độ đầu ra mong muốn trước khi lựa chọn model.
3. Mô-men xoắn
Đây là thông số đặc biệt quan trọng đối với các ứng dụng tải nặng. Hộp giảm tốc phải đáp ứng được mô-men xoắn yêu cầu của cơ cấu máy và có hệ số an toàn phù hợp.
4. Kích thước và phương án lắp đặt
Cần kiểm tra kích thước hộp, vị trí trục, kiểu mặt bích, kích thước lỗ bắt vít và khoảng không gian lắp đặt.
5. Điều kiện làm việc
Môi trường có bụi, nhiệt độ cao, độ ẩm hoặc tải thay đổi liên tục sẽ ảnh hưởng đến tuổi thọ của hộp giảm tốc. Vì vậy, cần lựa chọn thiết bị phù hợp với điều kiện vận hành thực tế.
>> TÌM HIỂU THÊM: 5 Lỗi thường gặp khi lựa chọn thiết bị điện cho nhà máy và cách khắc phục
Lưu ý khi lắp đặt và sử dụng
Để cụm hộp giảm tốc ARM hoạt động ổn định, quá trình lắp đặt cần được thực hiện chính xác.
Trước tiên, cần đảm bảo các trục được căn chỉnh phù hợp, tránh tình trạng lệch tâm gây tải phụ lên ổ bi và bánh răng.
Các bulông liên kết phải được siết đúng lực. Đối với những hệ thống truyền động công suất lớn, nền và khung máy cũng cần đủ độ cứng để hạn chế rung động.
Ngoài ra, cần sử dụng dầu hoặc mỡ bôi trơn đúng chủng loại theo yêu cầu của nhà sản xuất. Việc thiếu dầu, sử dụng dầu không phù hợp hoặc không kiểm tra định kỳ có thể khiến nhiệt độ hộp tăng cao và làm giảm tuổi thọ các chi tiết bên trong.
Trong quá trình vận hành, nên kiểm tra định kỳ các dấu hiệu bất thường như:
- Tiếng ồn tăng cao.
- Rung động bất thường.
- Nhiệt độ hộp tăng.
- Rò rỉ dầu.
- Độ rơ của trục tăng.
- Tốc độ đầu ra không ổn định.
Nếu phát hiện những dấu hiệu này, nên kiểm tra hệ thống càng sớm càng tốt để tránh phát sinh hư hỏng nghiêm trọng.
Vì sao nên lựa chọn cụm hộp giảm tốc chất lượng?
Hộp giảm tốc là bộ phận truyền động phải làm việc liên tục và chịu tải trong thời gian dài. Vì vậy, chất lượng của bánh răng, ổ bi, trục, vỏ hộp và hệ thống bôi trơn đều có ảnh hưởng trực tiếp đến độ bền của thiết bị.
Một cụm hộp giảm tốc chất lượng tốt không chỉ giúp hệ thống hoạt động ổn định mà còn có thể giảm thời gian dừng máy, hạn chế chi phí bảo trì và nâng cao hiệu quả sản xuất.
Đặc biệt với các dây chuyền tự động hóa, việc lựa chọn đúng thiết bị ngay từ đầu có ý nghĩa quan trọng bởi một bộ phận truyền động không phù hợp có thể ảnh hưởng đến nhiều cơ cấu khác trong toàn bộ dây chuyền.
Kết luận
Cụm hộp giảm tốc ARM là giải pháp truyền động có vai trò quan trọng trong việc kết nối động cơ với cơ cấu máy, giúp giảm tốc độ, tăng mô-men xoắn và truyền chuyển động ổn định.
Khi lựa chọn thiết bị, doanh nghiệp cần quan tâm đến công suất, tỷ số truyền, mô-men xoắn, tốc độ đầu ra, kích thước lắp đặt và điều kiện làm việc thực tế. Bên cạnh đó, việc lắp đặt đúng kỹ thuật và bảo dưỡng định kỳ cũng góp phần đáng kể vào tuổi thọ của hệ thống.
Nếu doanh nghiệp đang tìm kiếm cụm hộp giảm tốc ARM, hộp giảm tốc công nghiệp hoặc các giải pháp truyền động tự động hóa, việc lựa chọn sản phẩm đúng thông số kỹ thuật và phù hợp với ứng dụng thực tế sẽ giúp hệ thống vận hành hiệu quả, ổn định và tiết kiệm chi phí lâu dài.
