Cụm hộp giảm tốc AGV là một trong những bộ phận truyền động quan trọng trên xe tự hành AGV (Automated Guided Vehicle), có nhiệm vụ giảm tốc độ quay của động cơ, đồng thời tăng mô-men xoắn để bánh xe có đủ lực kéo khi vận chuyển hàng hóa. Nhờ thiết kế nhỏ gọn, khả năng truyền động ổn định và chịu tải tốt, cụm hộp giảm tốc AGV được ứng dụng rộng rãi trong nhà máy, kho hàng, trung tâm logistics và dây chuyền sản xuất tự động.
Vậy cụm hộp giảm tốc AGV có cấu tạo như thế nào? Nguyên lý hoạt động ra sao và cần lưu ý gì khi lựa chọn? Hãy cùng tìm hiểu chi tiết trong bài viết dưới đây.
Cụm hộp giảm tốc AGV là gì?
Cụm hộp giảm tốc AGV là tổ hợp truyền động gồm hộp giảm tốc, động cơ và các chi tiết liên kết với hệ thống bánh xe hoặc cơ cấu di chuyển của xe AGV. Thiết bị có chức năng chuyển đổi tốc độ quay cao từ động cơ thành tốc độ quay thấp hơn nhưng tạo ra mô-men xoắn lớn hơn tại đầu ra.
Trong một hệ thống AGV, động cơ điện thường có tốc độ quay tương đối cao. Nếu truyền trực tiếp chuyển động này đến bánh xe, tốc độ di chuyển có thể quá lớn trong khi lực kéo không đáp ứng được tải trọng. Hộp giảm tốc giải quyết vấn đề này bằng cách sử dụng các bộ truyền bánh răng với tỷ số truyền phù hợp.
Có thể hiểu đơn giản:
Động cơ → Hộp giảm tốc → Trục truyền động → Bánh xe → Xe AGV di chuyển
Tùy theo thiết kế, cụm truyền động AGV có thể sử dụng hộp giảm tốc bánh răng hành tinh, bánh răng trụ, bánh răng côn, trục vít – bánh vít hoặc các dạng hộp số chuyên dụng khác.
> TÌM HIỂU THÊM: Máy CNC là gì? Cấu tạo, nguyên lý và ứng dụng trong sản xuất
Vai trò của cụm hộp giảm tốc AGV
Trong xe tự hành, cụm hộp giảm tốc không chỉ đơn thuần làm giảm tốc độ. Đây còn là bộ phận quyết định đáng kể đến khả năng vận hành, độ chính xác và độ ổn định của AGV.
1. Giảm tốc độ động cơ
Động cơ điện thường hoạt động ở tốc độ cao, trong khi bánh xe AGV cần quay ở tốc độ phù hợp với vận tốc thiết kế. Hộp giảm tốc tạo ra tỷ số truyền cần thiết để đưa tốc độ đầu ra về mức phù hợp.
2. Tăng mô-men xoắn
Khi tốc độ quay giảm, mô-men xoắn ở đầu ra được tăng lên theo tỷ số truyền, có xét đến hiệu suất của bộ truyền. Điều này giúp AGV có đủ lực để khởi động, tăng tốc, leo dốc hoặc vận chuyển tải trọng lớn.
3. Truyền động ổn định
Cụm hộp giảm tốc AGV giúp truyền công suất từ động cơ đến bánh xe một cách ổn định, hạn chế hiện tượng rung giật và hỗ trợ xe vận hành chính xác trên hành trình.
4. Hỗ trợ điều khiển AGV
Trong AGV hiện đại, tốc độ động cơ thường được điều khiển thông qua biến tần hoặc bộ điều khiển servo. Hộp giảm tốc kết hợp với hệ thống điều khiển giúp tạo ra chuyển động chính xác, đáp ứng yêu cầu về tốc độ và vị trí.

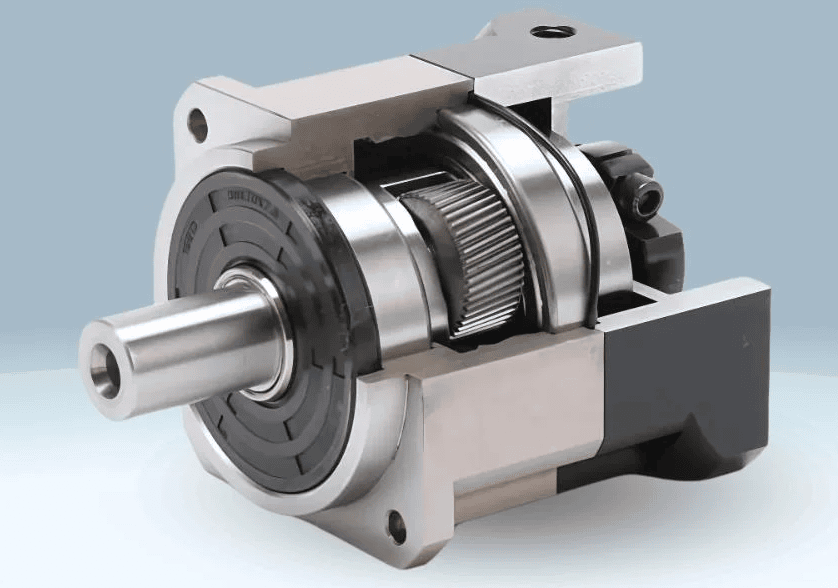

Cấu tạo cụm hộp giảm tốc AGV
Tùy từng loại AGV và tải trọng, cấu tạo cụm hộp giảm tốc có thể khác nhau. Tuy nhiên, một cụm truyền động cơ bản thường bao gồm các bộ phận chính sau:
Vỏ hộp giảm tốc
Vỏ hộp có nhiệm vụ bảo vệ các chi tiết truyền động bên trong, đồng thời duy trì độ cứng vững cho toàn bộ cụm. Vỏ thường được chế tạo từ gang, thép hoặc hợp kim nhôm tùy yêu cầu về tải trọng và trọng lượng.
Đối với AGV công nghiệp, vỏ hộp cần có độ bền cơ học cao, khả năng tản nhiệt tốt và kết cấu phù hợp với không gian lắp đặt hạn chế.
Bánh răng
Bánh răng là bộ phận trực tiếp thực hiện quá trình giảm tốc và tăng mô-men xoắn. Tùy thiết kế, hộp giảm tốc có thể sử dụng bánh răng trụ, bánh răng nghiêng, bánh răng côn hoặc bánh răng hành tinh.
Các bánh răng cần được gia công chính xác để giảm tiếng ồn, hạn chế rung động và nâng cao tuổi thọ truyền động.
Trục vào và trục ra
Trục vào kết nối với động cơ, tiếp nhận công suất từ động cơ. Trục ra truyền mô-men xoắn sau khi giảm tốc đến bánh xe hoặc cơ cấu truyền động của AGV.
Độ cứng và độ chính xác của trục có ảnh hưởng trực tiếp đến khả năng làm việc ổn định của toàn bộ hệ thống.
Ổ bi và bạc đỡ
Ổ bi có nhiệm vụ đỡ trục, giảm ma sát và đảm bảo các trục quay đúng vị trí. Đối với cụm hộp giảm tốc AGV chịu tải lớn, việc lựa chọn ổ bi phù hợp là yếu tố quan trọng để hạn chế nhiệt độ và tăng tuổi thọ thiết bị.
Phớt và hệ thống làm kín
Phớt giúp giữ dầu bôi trơn bên trong hộp giảm tốc, đồng thời ngăn bụi bẩn và hơi ẩm từ bên ngoài xâm nhập. Đây là bộ phận đặc biệt quan trọng đối với AGV hoạt động trong môi trường nhà xưởng có nhiều bụi hoặc độ ẩm cao.
Dầu hoặc mỡ bôi trơn
Bôi trơn giúp giảm ma sát giữa các bánh răng, ổ bi và các bề mặt chuyển động. Sử dụng đúng loại dầu hoặc mỡ theo khuyến cáo của nhà sản xuất giúp hạn chế mài mòn và nhiệt phát sinh trong quá trình vận hành.
>> TÌM HIỂU THÊM: Cụm hộp giảm tốc ARM là gì? Cấu tạo, nguyên lý hoạt động
Nguyên lý hoạt động của cụm hộp giảm tốc AGV
Nguyên lý hoạt động của cụm hộp giảm tốc AGV tương đối đơn giản.
Đầu tiên, động cơ điện tạo ra chuyển động quay với tốc độ cao. Chuyển động này được truyền vào trục đầu vào của hộp giảm tốc.
Tiếp theo, các cặp bánh răng bên trong hộp số ăn khớp với nhau. Thông qua tỷ số giữa số răng của các bánh răng chủ động và bị động, tốc độ quay được giảm xuống qua từng cấp truyền.
Khi tốc độ giảm, mô-men xoắn tại trục đầu ra được tăng lên. Trục đầu ra tiếp tục truyền mô-men đến bánh xe AGV.
Ví dụ, nếu động cơ quay với tốc độ 1.500 vòng/phút và hộp giảm tốc có tỷ số truyền i = 15, tốc độ lý thuyết tại đầu ra có thể giảm xuống khoảng:
n₂ = n₁ / i = 1.500 / 15 = 100 vòng/phút
Giá trị thực tế còn phụ thuộc vào hiệu suất của hộp giảm tốc và điều kiện vận hành.
Khi kết hợp với bộ điều khiển động cơ, encoder và hệ thống định vị, cụm truyền động giúp AGV điều chỉnh tốc độ, dừng đúng vị trí và di chuyển theo lộ trình được lập trình.
Các loại hộp giảm tốc thường dùng cho AGV
Không phải mọi AGV đều sử dụng cùng một loại hộp giảm tốc. Việc lựa chọn phụ thuộc vào tải trọng, tốc độ, kích thước bánh xe và yêu cầu về độ chính xác.
Hộp giảm tốc hành tinh
Hộp giảm tốc hành tinh có ưu điểm nổi bật về khả năng chịu tải cao, kích thước nhỏ gọn và mật độ mô-men xoắn lớn. Đây là lựa chọn phù hợp cho các AGV cần thiết kế truyền động nhỏ nhưng vẫn đáp ứng tải trọng cao.
Hộp giảm tốc bánh răng
Hộp giảm tốc bánh răng có cấu tạo tương đối phổ biến, hiệu suất cao và dễ lựa chọn theo nhiều mức tỷ số truyền. Loại này phù hợp với nhiều ứng dụng vận chuyển trong nhà máy và kho tự động.
Hộp giảm tốc bánh răng côn
Bánh răng côn cho phép thay đổi hướng truyền động, thường được sử dụng khi động cơ và trục bánh xe cần bố trí vuông góc với nhau. Thiết kế này giúp tối ưu không gian của cụm truyền động AGV.
Hộp giảm tốc trục vít
Hộp giảm tốc trục vít có kết cấu gọn, khả năng giảm tốc lớn và có thể đáp ứng những yêu cầu đặc thù về bố trí truyền động. Tuy nhiên, hiệu suất của hệ trục vít – bánh vít thường thấp hơn một số dạng hộp giảm tốc bánh răng.
Tiêu chí lựa chọn cụm hộp giảm tốc AGV
Để hệ thống AGV hoạt động ổn định, việc lựa chọn hộp giảm tốc cần dựa trên nhiều thông số thay vì chỉ quan tâm đến công suất động cơ.
Tỷ số truyền
Tỷ số truyền quyết định tốc độ quay của bánh xe và ảnh hưởng đến vận tốc di chuyển của AGV. Cần lựa chọn tỷ số truyền phù hợp với đường kính bánh xe, tốc độ động cơ và tốc độ chạy yêu cầu.
Mô-men xoắn
Mô-men xoắn đầu ra phải đủ lớn để AGV có thể kéo tải, khởi động và vận hành ổn định. Không nên lựa chọn hộp giảm tốc có mô-men danh định quá sát với tải thực tế vì điều kiện tăng tốc và tải thay đổi có thể làm tăng tải lên bộ truyền.
Tải trọng AGV
Cần xác định tổng tải trọng bao gồm trọng lượng bản thân xe, hàng hóa và các thành phần liên quan. Từ đó tính toán lực kéo và mô-men cần thiết tại bánh xe.
Tốc độ di chuyển
AGV vận chuyển hàng trong kho thường yêu cầu tốc độ khác với AGV hoạt động trên dây chuyền sản xuất. Vì vậy, tốc độ đầu ra của hộp giảm tốc cần được tính toán dựa trên vận tốc thiết kế.
Kích thước và không gian lắp đặt
Cụm truyền động phải vừa với khung xe AGV. Một hộp giảm tốc có công suất lớn nhưng kích thước quá lớn có thể gây khó khăn khi bố trí.
Độ chính xác và độ rơ
Đối với AGV sử dụng servo hoặc yêu cầu định vị chính xác, độ rơ của hộp giảm tốc là thông số cần đặc biệt quan tâm. Độ rơ thấp giúp nâng cao khả năng kiểm soát vị trí và hướng di chuyển.
Điều kiện môi trường
Nhiệt độ, bụi, độ ẩm, nước và hóa chất trong môi trường làm việc đều có thể ảnh hưởng đến tuổi thọ hộp giảm tốc. Cần lựa chọn cấp bảo vệ và phương án làm kín phù hợp.
Ứng dụng của cụm hộp giảm tốc AGV
Cụm hộp giảm tốc AGV được ứng dụng trong nhiều lĩnh vực tự động hóa, tiêu biểu như:
- Vận chuyển nguyên vật liệu trong nhà máy.
- Vận chuyển pallet trong kho hàng.
- Hệ thống logistics tự động.
- Dây chuyền sản xuất thông minh.
- Nhà máy điện tử và cơ khí.
- Ngành ô tô và linh kiện ô tô.
- Kho lạnh và trung tâm phân phối.
- Hệ thống vận chuyển hàng hóa giữa các công đoạn sản xuất.
Đặc biệt, khi xu hướng nhà máy thông minh và logistics 4.0 phát triển, nhu cầu sử dụng AGV và các cụm truyền động chuyên dụng ngày càng tăng.
Bảo dưỡng cụm hộp giảm tốc AGV như thế nào?
Bảo dưỡng đúng cách giúp duy trì hiệu suất và kéo dài tuổi thọ của hộp giảm tốc.
Trước hết, cần kiểm tra định kỳ tình trạng dầu hoặc mỡ bôi trơn. Nếu dầu bị biến chất, thiếu dầu hoặc xuất hiện tạp chất, cần xử lý theo hướng dẫn kỹ thuật của nhà sản xuất.
Bên cạnh đó, nên kiểm tra tiếng ồn và độ rung khi AGV hoạt động. Tiếng kêu bất thường có thể là dấu hiệu của bánh răng bị mòn, ổ bi hư hỏng hoặc thiếu bôi trơn.
Ngoài ra, cần kiểm tra phớt, bulông, khớp nối, trục đầu ra và các vị trí liên kết với bánh xe. Việc phát hiện sớm các dấu hiệu bất thường giúp hạn chế thời gian dừng máy và chi phí sửa chữa.
Vì sao nên sử dụng cụm hộp giảm tốc AGV phù hợp?
Một cụm hộp giảm tốc được lựa chọn đúng giúp AGV đạt được sự cân bằng giữa tốc độ, lực kéo, độ chính xác và tuổi thọ. Ngược lại, nếu tỷ số truyền hoặc mô-men không phù hợp, xe có thể gặp tình trạng quá tải động cơ, nhiệt độ tăng cao, rung động hoặc giảm tuổi thọ các chi tiết truyền động.
Vì vậy, khi thiết kế hệ thống AGV, cần tính toán đồng bộ giữa động cơ – hộp giảm tốc – bánh xe – tải trọng – tốc độ di chuyển – hệ thống điều khiển.
Kết luận
Cụm hộp giảm tốc AGV là thành phần quan trọng trong hệ thống truyền động của xe tự hành, giúp giảm tốc độ động cơ, tăng mô-men xoắn và truyền lực đến bánh xe một cách ổn định. Với sự phát triển của tự động hóa và nhà máy thông minh, yêu cầu đối với hộp giảm tốc AGV ngày càng cao về kích thước, hiệu suất, độ chính xác và độ bền.
Để lựa chọn đúng sản phẩm, doanh nghiệp nên xác định rõ tải trọng AGV, công suất động cơ, tốc độ di chuyển, đường kính bánh xe, tỷ số truyền, mô-men xoắn đầu ra và điều kiện môi trường. Việc tính toán chính xác ngay từ đầu sẽ giúp hệ thống hoạt động ổn định, tiết kiệm năng lượng và giảm chi phí bảo trì.
