Trong các hệ thống cơ khí chính xác, tự động hóa hay máy CNC, thanh trượt tuyến tính là bộ phận đóng vai trò cực kỳ quan trọng, ảnh hưởng trực tiếp đến độ chính xác, độ bền và hiệu suất vận hành của máy. Tuy nhiên, rất nhiều người vẫn băn khoăn: nên dùng thanh trượt loại nào là phù hợp nhất?
Bài viết này sẽ giúp bạn hiểu rõ từng loại thanh trượt, ưu – nhược điểm, và cách lựa chọn thanh trượt phù hợp theo nhu cầu thực tế, tránh lãng phí chi phí và sai kỹ thuật.
1. Thanh trượt là gì và vì sao cần chọn đúng loại?
Thanh trượt (Linear Guide Rail) là bộ phận giúp dẫn hướng chuyển động tịnh tiến, thường kết hợp với con trượt để tạo chuyển động mượt, chính xác và ổn định.
Nếu chọn sai loại thanh trượt, hệ thống có thể gặp các vấn đề:
-
Độ chính xác kém
-
Rung lắc, kẹt trượt
-
Mòn nhanh, giảm tuổi thọ máy
-
Tăng chi phí bảo trì, thay thế
👉 Vì vậy, câu hỏi “nên dùng thanh trượt loại nào” là điều bắt buộc phải trả lời trước khi thiết kế hoặc lắp ráp máy.

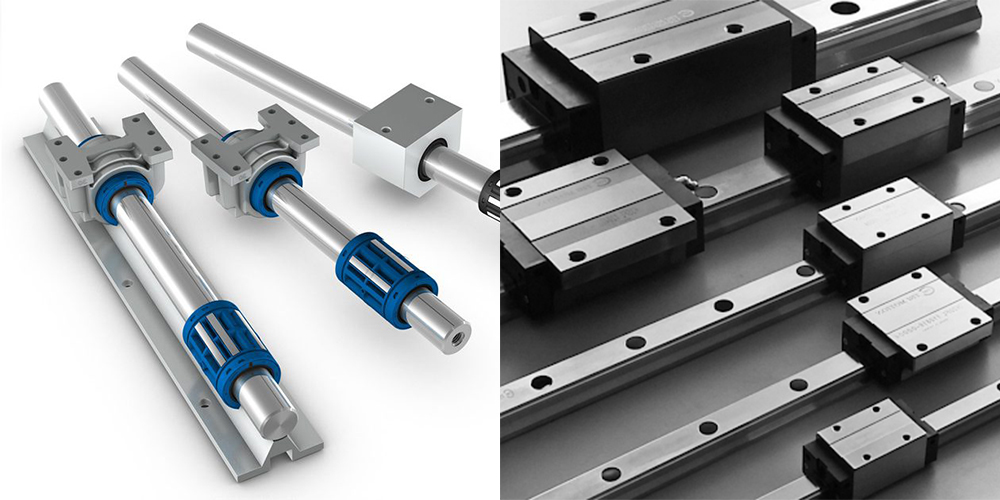

2. Các loại thanh trượt phổ biến hiện nay
2.1. Thanh trượt bi (Ball Linear Guide)
Đặc điểm:
-
Sử dụng bi thép tuần hoàn
-
Chuyển động mượt, ma sát thấp
-
Phổ biến nhất trên thị trường
Ưu điểm:
-
Giá thành hợp lý
-
Dễ mua, nhiều kích thước
-
Phù hợp đa số máy CNC, máy tự động hóa
Nhược điểm:
-
Chịu tải kém hơn con lăn
-
Độ cứng không cao bằng thanh trượt con lăn
👉 Nên dùng khi:
-
Máy CNC gỗ, CNC mini
-
Máy khắc laser, máy in 3D
-
Hệ thống tải trung bình, tốc độ cao
>> XEM THÊM: Tinh chỉnh XYZ là gì? Tầm quan trọng trong gia công và kỹ thuật chính xác
2.2. Thanh trượt con lăn (Roller Linear Guide)
Đặc điểm:
-
Sử dụng con lăn thay vì bi
-
Diện tích tiếp xúc lớn hơn
Ưu điểm:
-
Chịu tải nặng rất tốt
-
Độ cứng cao, ít biến dạng
-
Độ chính xác cao trong thời gian dài
Nhược điểm:
-
Giá cao hơn thanh trượt bi
-
Yêu cầu lắp đặt chính xác
👉 Nên dùng khi:
-
Máy CNC kim loại
-
Máy gia công chính xác cao
-
Robot công nghiệp, máy tải nặng

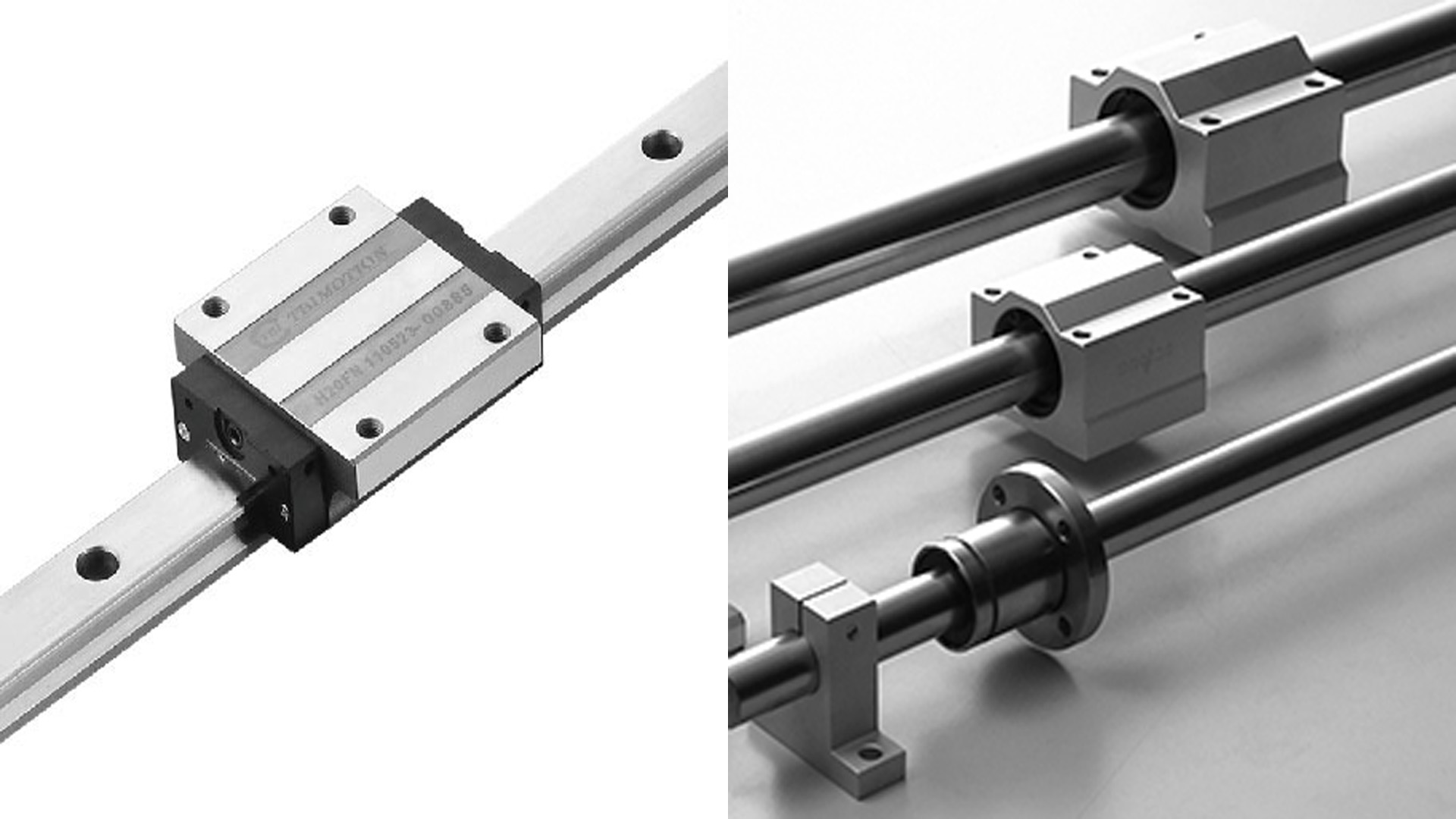

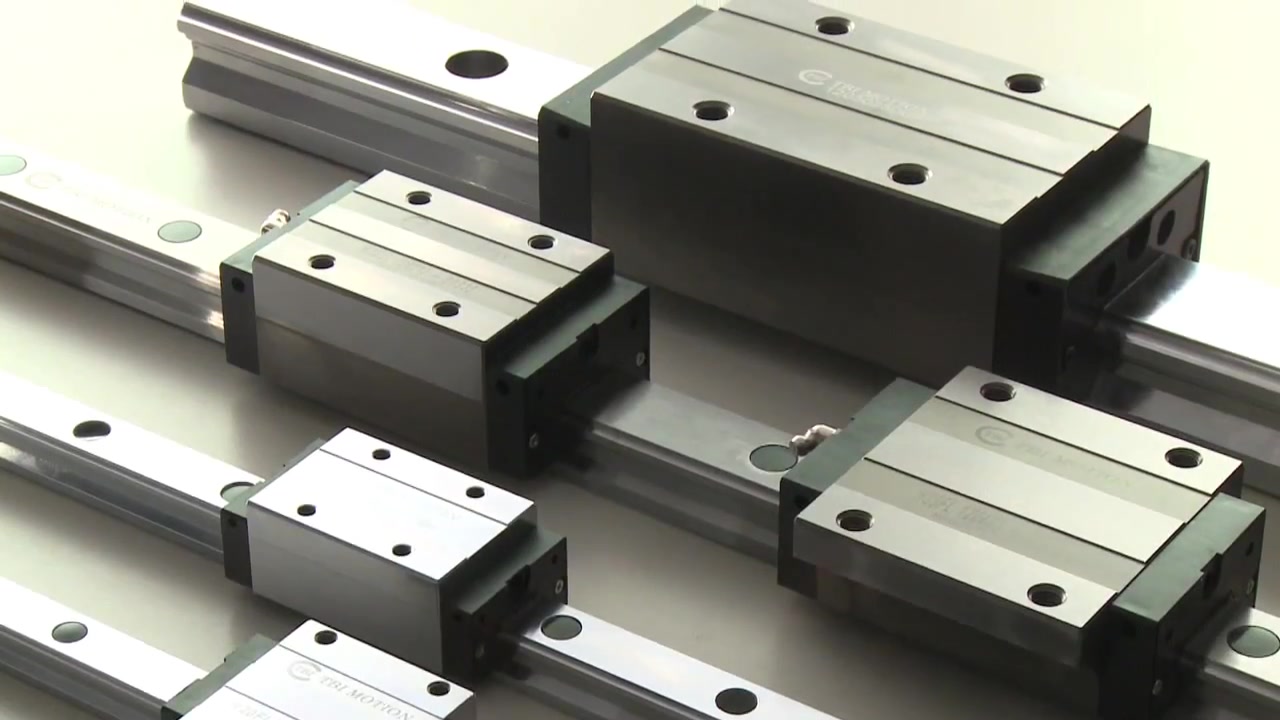

2.3. Thanh trượt vuông (HGR, HG Series)
Đặc điểm:
-
Thiết kế vuông, cứng vững
-
Kết hợp với con trượt HGH, HGW
Ưu điểm:
-
Độ ổn định cao
-
Chịu tải tốt theo nhiều hướng
-
Phổ biến trong công nghiệp
Nhược điểm:
-
Trọng lượng nặng
-
Chi phí cao hơn thanh trượt tròn
👉 Nên dùng khi:
-
Máy CNC tiêu chuẩn
-
Dây chuyền sản xuất
-
Máy tự động hóa công nghiệp
2.4. Thanh trượt tròn (SBR, TBR)
Đặc điểm:
-
Thanh tròn gắn trên bệ nhôm
-
Thiết kế đơn giản
Ưu điểm:
-
Giá rẻ
-
Dễ lắp đặt
-
Phù hợp máy DIY
Nhược điểm:
-
Độ chính xác thấp
-
Độ cứng không cao
👉 Nên dùng khi:
-
Máy CNC DIY
-
Máy nhỏ, tải nhẹ
-
Mục đích học tập, thử nghiệm
3. Nên dùng thanh trượt loại nào theo từng nhu cầu?
3.1. Theo tải trọng
3.2. Theo độ chính xác
-
Độ chính xác cao: Thanh trượt con lăn, thương hiệu Nhật
-
Độ chính xác trung bình: Thanh trượt bi tiêu chuẩn
-
Không yêu cầu cao: Thanh trượt tròn
3.3. Theo môi trường làm việc
-
Nhiều bụi, dầu: Thanh trượt có phớt chắn bụi tốt
-
Độ ẩm cao: Thanh trượt inox hoặc mạ chống gỉ
-
Phòng sạch: Thanh trượt độ chính xác cao, ít ma sát
4. Nên chọn thanh trượt theo thương hiệu nào?
4.1. Thanh trượt HIWIN
-
Phổ biến nhất tại Việt Nam
-
Giá hợp lý, chất lượng ổn định
-
Phù hợp 80% nhu cầu CNC, tự động hóa
>> TÌM HIỂU THÊM: Tầm quan trọng trong gia công và kỹ thuật chính xác
4.2. Thanh trượt THK, NSK, IKO (Nhật Bản)
-
Độ chính xác và độ bền rất cao
-
Phù hợp máy công nghiệp nặng
-
Giá thành cao
4.3. Thanh trượt PMI, TBI (Đài Loan)
-
Chất lượng tốt, giá cạnh tranh
-
Thay thế HIWIN hiệu quả
👉 Nếu bạn chưa biết nên dùng thanh trượt loại nào, HIWIN hoặc PMI là lựa chọn an toàn nhất.
5. Các sai lầm thường gặp khi chọn thanh trượt
-
Chọn thanh trượt quá nhỏ so với tải
-
Chỉ quan tâm giá rẻ
-
Không tính đến môi trường làm việc
-
Lắp đặt sai kỹ thuật
-
Dùng thanh trượt cũ cho máy mới
👉 Những sai lầm này khiến thanh trượt nhanh hỏng, gây rung lắc và giảm độ chính xác máy.
6. Kết luận: Nên dùng thanh trượt loại nào là tốt nhất?
Không có loại thanh trượt nào tốt nhất cho mọi trường hợp, chỉ có loại phù hợp nhất.
👉 Tóm tắt nhanh:
-
CNC gỗ, laser, in 3D → Thanh trượt bi HGR
-
Máy tải nặng, CNC kim loại → Thanh trượt con lăn
-
Máy DIY, ngân sách thấp → Thanh trượt tròn SBR
-
Công nghiệp chính xác cao → THK, NSK, IKO
Nếu bạn vẫn phân vân nên dùng thanh trượt loại nào, hãy xác định rõ:
-
Tải trọng
-
Độ chính xác
-
Môi trường làm việc
-
Ngân sách
Thanh trượt là chi tiết cơ khí nhỏ nhưng đóng vai trò lớn trong việc đảm bảo chuyển động tuyến tính mượt mà, chính xác và ổn định cho máy móc và dây chuyền sản xuất. Với những ưu điểm vượt trội và ứng dụng đa dạng trong ngành cơ khí, tự động hoá, điện tử và y tế, thanh trượt đang trở thành một trong những linh kiện không thể thiếu trong mọi hệ thống hiện đại.
