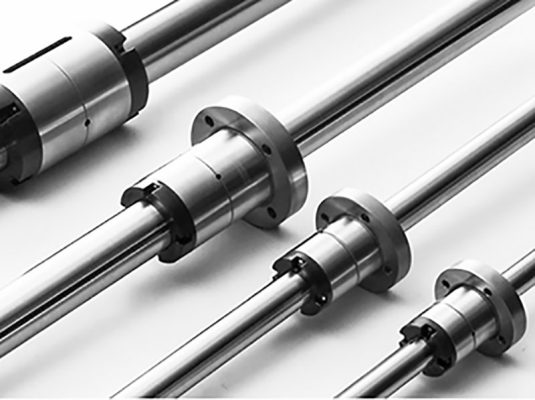

Con trượt trục là một thành phần cơ khí quan trọng trong các hệ thống chuyển động tuyến tính. Đây là một loại thiết bị được sử dụng để dẫn hướng và hỗ trợ các bộ phận di chuyển theo một trục cụ thể, giúp giảm ma sát và tăng độ chính xác trong quá trình vận hành. Con trượt trục thường được sử dụng trong các máy móc công nghiệp, thiết bị tự động hóa, và nhiều ứng dụng khác trong ngành cơ khí.
Cấu tạo và nguyên lý hoạt động của con trượt trục
Cấu Tạo:
- Thanh trượt (Ray trượt): Là phần cố định, thường được làm từ thép không gỉ hoặc hợp kim nhôm, có bề mặt được mài bóng để giảm ma sát.
- Bánh xe hoặc bi trượt: Nằm trong con trượt, giúp con trượt di chuyển mượt mà dọc theo thanh trượt.
- Con trượt: Là phần di động, bao gồm một hoặc nhiều bánh xe hoặc bi trượt, giúp con trượt di chuyển dọc theo thanh trượt.
Nguyên Lý Hoạt Động: Con trượt trục hoạt động dựa trên nguyên lý giảm ma sát giữa các bộ phận chuyển động. Khi lực tác động lên con trượt, bánh xe hoặc bi trượt sẽ quay hoặc lăn trên thanh trượt, giúp con trượt di chuyển mượt mà và chính xác.
Ứng dụng của con trượt trục trong ngành cơ khí
1. Máy CNC: Trong các máy CNC (Computer Numerical Control), con trượt trục giúp các bộ phận di chuyển chính xác theo các lệnh lập trình, đảm bảo độ chính xác và hiệu suất cao trong quá trình gia công.
2. Robot công nghiệp: Robot công nghiệp sử dụng con trượt trục để di chuyển cánh tay robot và các bộ phận khác, giúp thực hiện các nhiệm vụ tự động hóa với độ chính xác và tốc độ cao.
3. Máy in 3D: Máy in 3D sử dụng con trượt trục để di chuyển đầu in theo các trục X, Y và Z, giúp tạo ra các sản phẩm in 3D với độ chính xác cao.
4. Thiết bị y tế: Trong ngành y tế, con trượt trục được sử dụng trong các thiết bị chẩn đoán hình ảnh như máy chụp X-quang, MRI, và CT scan, giúp di chuyển các bộ phận máy móc một cách chính xác và an toàn.
5. Dây chuyền sản xuất: Con trượt trục được sử dụng trong các dây chuyền sản xuất tự động để di chuyển các bộ phận và sản phẩm qua các giai đoạn sản xuất khác nhau, tăng năng suất và giảm thời gian sản xuất.
Lợi Ích Của Con Trượt Trục
1. Độ Chính Xác Cao: Con trượt trục giúp các bộ phận di chuyển với độ chính xác cao, đảm bảo các sản phẩm và linh kiện được gia công và lắp ráp đúng theo yêu cầu kỹ thuật.
2. Giảm Ma Sát: Con trượt trục được thiết kế để giảm ma sát giữa các bộ phận chuyển động, giúp giảm mài mòn và kéo dài tuổi thọ của máy móc.
3. Tăng Hiệu Suất: Với con trượt trục, các máy móc và thiết bị có thể hoạt động ở tốc độ cao hơn mà không làm giảm độ chính xác, giúp tăng hiệu suất và năng suất làm việc.
4. Dễ Dàng Bảo Trì: Con trượt trục có thiết kế đơn giản và dễ dàng bảo trì. Việc thay thế và bảo dưỡng con trượt trục không đòi hỏi nhiều thời gian và công sức, giúp giảm thiểu thời gian ngừng máy.
5. Ứng Dụng Đa Dạng: Con trượt trục có thể được sử dụng trong nhiều ngành công nghiệp khác nhau, từ sản xuất, tự động hóa, đến y tế và nhiều lĩnh vực khác, mang lại sự linh hoạt trong ứng dụng.
Các loại con trượt trục phổ biến

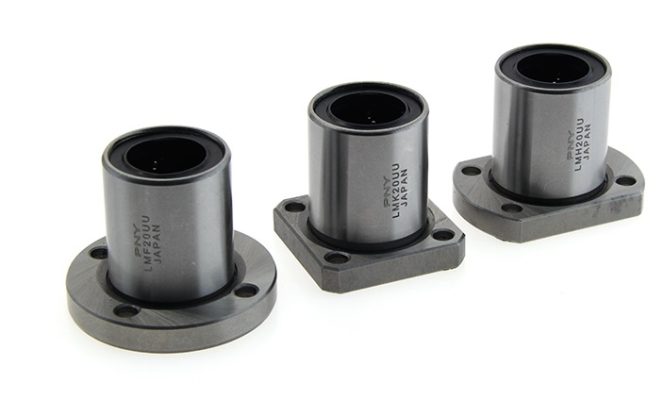

1. Con Trượt Bi: Con trượt bi sử dụng các viên bi nhỏ để giảm ma sát và giúp con trượt di chuyển mượt mà. Đây là loại con trượt phổ biến nhất và được sử dụng rộng rãi trong nhiều ứng dụng.
2. Con Trượt Con Lăn: Con trượt con lăn sử dụng các con lăn thay vì bi, giúp giảm ma sát và tăng khả năng chịu tải. Loại con trượt này thường được sử dụng trong các ứng dụng yêu cầu khả năng chịu tải cao.
3. Con Trượt Khí: Con trượt khí sử dụng áp suất không khí để tạo ra một lớp màng mỏng giữa các bề mặt tiếp xúc, giúp con trượt di chuyển mà không cần tiếp xúc trực tiếp. Loại con trượt này thường được sử dụng trong các ứng dụng yêu cầu độ chính xác và độ sạch cao.
Lựa chọn và sử dụng con trượt
1. Xác Định Yêu Cầu Kỹ Thuật: Trước khi lựa chọn con trượt, cần xác định rõ yêu cầu kỹ thuật của ứng dụng như tải trọng, tốc độ, độ chính xác và môi trường làm việc.
2. Chọn Loại Con Trượt Phù Hợp: Dựa trên yêu cầu kỹ thuật, chọn loại con trượt phù hợp nhất. Ví dụ, nếu cần độ chính xác cao và tải trọng nhẹ, con trượt bi có thể là lựa chọn tốt nhất.
3. Bảo Dưỡng Định Kỳ: Để đảm bảo con trượt hoạt động hiệu quả và bền bỉ, cần thực hiện bảo dưỡng định kỳ như bôi trơn, kiểm tra và thay thế các bộ phận bị mài mòn.
Kết luận
Con trượt là một thành phần quan trọng trong ngành cơ khí và tự động hóa, mang lại nhiều lợi ích về độ chính xác, hiệu suất và tuổi thọ máy móc. Việc lựa chọn và sử dụng con trượt phù hợp sẽ giúp tăng hiệu quả sản xuất và giảm chi phí bảo trì. Hy vọng rằng qua bài viết này, bạn đã có cái nhìn tổng quan về con trượt và ứng dụng của nó trong công nghiệp. Đừng quên theo dõi Sơn Long Việt Nam để biết thêm nhiều thông tin hữu ích!
