Tụ điện là một trong những thành phần điện tử quan trọng và không thể thiếu trong bất kỳ mạch điện nào. Được sử dụng để lưu trữ năng lượng điện, tụ điện có vai trò điều hòa dòng điện, lọc nhiễu và bảo vệ mạch điện. Tuy nhiên, để lựa chọn tụ điện phù hợp cho một ứng dụng cụ thể, việc hiểu rõ về phân loại tụ điện là rất cần thiết. Trong bài viết này, chúng ta sẽ tìm hiểu về các loại tụ điện phổ biến và cách phân loại chúng.
Tụ Điện Là Gì?
Tụ điện, còn được gọi là capacitor trong tiếng Anh, là một linh kiện điện tử thụ động có khả năng lưu trữ năng lượng điện trong một khoảng thời gian ngắn. Tụ điện bao gồm hai bản dẫn điện, thường là kim loại, được ngăn cách bởi một lớp chất cách điện gọi là điện môi.
Khi một điện áp được đặt vào hai bản của tụ điện, một điện trường được tạo ra giữa chúng, và năng lượng điện được lưu trữ trong tụ điện. Khi cần, năng lượng này có thể được giải phóng để cung cấp cho mạch điện, giúp ổn định điện áp và dòng điện trong mạch.

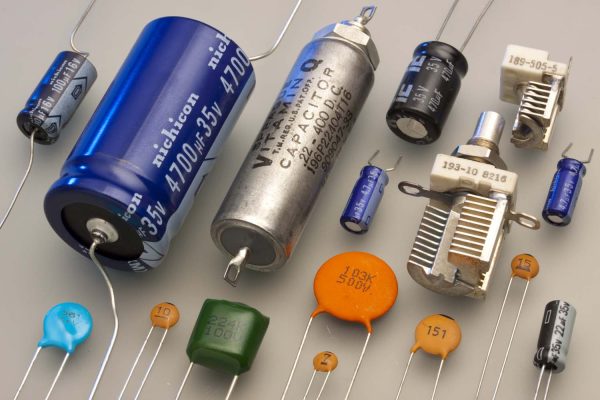

Phân Loại Tụ Điện Dựa Trên Cấu Trúc Vật Liệu
Một trong những cách phổ biến nhất để phân loại tụ điện là dựa trên cấu trúc và vật liệu điện môi của tụ điện. Các loại tụ điện phổ biến bao gồm:
- Tụ Điện Gốm (Ceramic Capacitor): Được làm từ vật liệu gốm, tụ điện gốm có điện dung nhỏ nhưng ổn định và ít bị ảnh hưởng bởi nhiệt độ. Chúng thường được sử dụng trong các ứng dụng lọc tín hiệu và tần số cao.
- Tụ Điện Polyester (Polyester Film Capacitor): Loại tụ điện này sử dụng lớp điện môi là màng polyester. Chúng có ưu điểm là độ bền cơ học cao và có thể hoạt động trong môi trường có nhiệt độ khắc nghiệt. Tụ điện polyester thường được sử dụng trong các mạch lọc và mạch dao động.
- Tụ Điện Điện Phân (Electrolytic Capacitor): Đây là loại tụ điện có điện dung lớn, thường được sử dụng trong các mạch nguồn và mạch lọc nguồn điện. Tụ điện điện phân sử dụng chất điện phân lỏng hoặc rắn để tạo ra điện dung cao. Tuy nhiên, loại tụ này thường có tuổi thọ thấp hơn các loại tụ khác và dễ bị rò rỉ nếu sử dụng trong điều kiện không phù hợp.
- Tụ Điện Tantalum (Tantalum Capacitor): Sử dụng tantalum làm điện cực, tụ điện tantalum có kích thước nhỏ gọn nhưng lại có điện dung lớn. Chúng thường được sử dụng trong các thiết bị điện tử di động như điện thoại di động, máy tính xách tay, nhờ vào tính năng ổn định và độ bền cao.
Phân Loại Tụ Điện Dựa Trên Chức Năng
Ngoài cách phân loại dựa trên vật liệu, tụ điện còn có thể được phân loại dựa trên chức năng trong mạch điện, bao gồm:
- Tụ Lọc (Filter Capacitor): Được sử dụng để loại bỏ các tín hiệu nhiễu và tần số không mong muốn trong mạch điện. Tụ lọc thường được dùng trong các mạch nguồn để loại bỏ nhiễu AC từ dòng DC.
- Tụ Bù (Power Factor Correction Capacitor): Loại tụ điện này được sử dụng để cải thiện hệ số công suất trong các hệ thống điện công nghiệp. Bằng cách bù công suất phản kháng, tụ bù giúp giảm tổn thất điện năng và tăng hiệu suất hoạt động của hệ thống.
- Tụ Khởi Động (Start Capacitor): Được sử dụng trong các động cơ điện để cung cấp mô-men xoắn ban đầu khi khởi động. Tụ khởi động chỉ hoạt động trong một khoảng thời gian ngắn và sau đó được ngắt ra khỏi mạch.
- Tụ Cộng Hưởng (Resonant Capacitor): Loại tụ điện này thường được sử dụng trong các mạch cộng hưởng, nơi mà nó tương tác với cuộn cảm để tạo ra tần số cộng hưởng. Tụ cộng hưởng thường được tìm thấy trong các mạch radio và TV.
Phân Loại Tụ Điện Dựa Trên Hình Dạng Và Kích Thước
Tụ điện cũng có thể được phân loại dựa trên hình dạng và kích thước của chúng. Một số loại tụ điện phổ biến theo tiêu chí này bao gồm:
- Tụ Điện Tròn (Disc Capacitor): Có dạng hình tròn và thường được sử dụng trong các ứng dụng mạch in. Tụ điện tròn thường có điện dung nhỏ và được sử dụng trong các mạch có tần số cao.
- Tụ Điện Hình Trụ (Cylindrical Capacitor): Loại tụ này có hình dạng trụ dài, thường được tìm thấy trong các ứng dụng yêu cầu điện dung lớn như mạch nguồn và bộ lọc.
- Tụ Điện Dạng Màng (Film Capacitor): Loại tụ này thường có dạng hình chữ nhật và được bọc trong một lớp màng bảo vệ. Chúng thường được sử dụng trong các ứng dụng công suất lớn và có tuổi thọ cao.

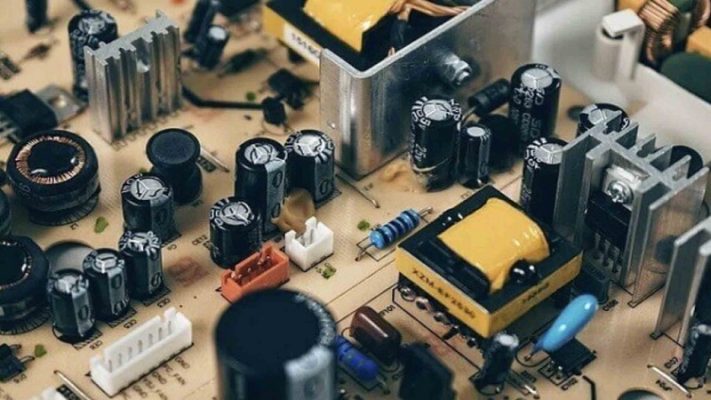

Ứng Dụng Thực Tế Của Tụ Điện
Tụ điện có mặt trong hầu hết các thiết bị điện tử hiện đại. Một số ứng dụng phổ biến của tụ điện bao gồm:
- Mạch Lọc Nguồn: Tụ điện giúp loại bỏ nhiễu từ nguồn điện, đảm bảo rằng các thiết bị điện tử hoạt động ổn định và không bị ảnh hưởng bởi các xung nhiễu.
- Mạch Điều Chỉnh Điện Áp: Tụ điện được sử dụng để điều chỉnh điện áp trong mạch điện, giúp bảo vệ các linh kiện khỏi bị hư hỏng do điện áp tăng đột ngột.
- Thiết Bị Lưu Trữ Năng Lượng: Trong các thiết bị như flash máy ảnh hoặc bộ lưu điện UPS, tụ điện được sử dụng để lưu trữ năng lượng và giải phóng nó khi cần thiết.
- Mạch Dao Động: Tụ điện cùng với cuộn cảm tạo ra mạch cộng hưởng, được sử dụng trong các bộ điều chỉnh tần số của radio và TV.
Lời Kết
Hiểu rõ về các loại tụ điện và cách phân loại chúng là điều cần thiết để lựa chọn đúng loại tụ điện cho một ứng dụng cụ thể. Bằng cách phân loại theo cấu trúc vật liệu, chức năng, và hình dạng, bạn có thể dễ dàng tìm thấy loại tụ điện phù hợp với nhu cầu của mình. Trong tương lai, với sự phát triển không ngừng của công nghệ, tụ điện sẽ ngày càng đóng vai trò quan trọng trong các thiết bị điện tử hiện đại.
Bài viết trên đây của Sơn Long Việt Nam hy vọng đã cung cấp cho bạn cái nhìn toàn diện về phân loại tụ điện và cách lựa chọn tụ điện phù hợp cho từng ứng dụng cụ thể.
