Rơ le thời gian là gì? Cấu tạo và nguyên lý hoạt động

Rơle thời gian có nhiệm vụ đóng tắt các thiết bị điện có trong hệ thống khi không sử dụng nữa để tránh lãng phí nguồn năng lượng điện không cần thiết. Tuy nhiên, không phải người nào cũng biết đấu rơ le đúng cách và đạt chuẩn. Cùng Sơn Long Việt Nam theo dõi bài viết dưới đây để biết thêm về cấu tạo và nguyên lí hoạt động của rơle thời gian.

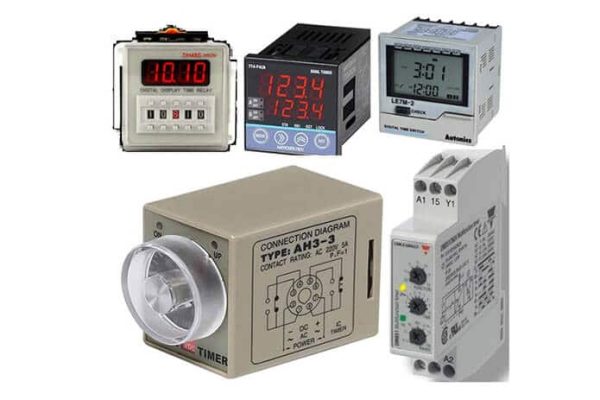

Cấu tạo của rơ le thời gian

Trên thị trường ngày nay, hai loại rơ le thời gian được nhiều hộ gia đình tin chọn và sử dụng nhiều nhất chính là: On delay, Off delay. Bên cạnh đó, thiết bị này còn sở hữu chức năng bật và tắt theo các khung giờ trong ngày. Đặc điểm chung của hai loại thiết bị này mà bạn nên biết:

• Cuộn dây rơ le thời gian: được hiểu là điện áp được đặt vào hai đầu cuộn dây relay ghi trên nhãn với công suất là 110V hoặc 220V.
• Cấu tạo của rơ le thời gian gồm các bộ phận chính: mạch từ của nam châm điện, mạch điện tử có thể đếm thời gian, hệ thống tiếp điểm của thiết bị, vỏ bảo vệ và phần đế của Timer.

Các ứng dụng của rơ le thời gian

Rơ le thời gian được sử dung tuỳ vào mục đích khác nhau khác nhau, bao gồm:

• Điều khiển ánh sáng: Rơ le thời gian có thể được sử dụng để điều khiển và lập lịch hoạt động của đèn trong hệ thống chiếu sáng tự động, như đèn đường, đèn phản quang, đèn giao thông và đèn chiếu sáng trong các tòa nhà, công trình xây dựng.
• Điều khiển hệ thống máy móc: Rơ le thời gian thường được sử dụng trong các công nghiệp và quy trình sản xuất để kiểm soát thời gian làm việc của máy móc và thiết bị điện tử trong dây chuyền sản xuất.
• Kiểm soát hệ thống nước và điều hòa không khí: Rơ le thời gian có thể được sử dụng để kiểm soát và lập lịch hoạt động của các hệ thống thủy lực, hệ thống tưới cây tự động, máy bơm nước, hệ thống điều hòa không khí và quạt thông gió.
• Điều khiển hệ thống an ninh: Rơ le thời gian có thể được sử dụng để lập lịch hoạt động của hệ thống an ninh, bao gồm việc mở cửa, đóng cửa tự động, báo động và quản lý truy cập.
• Ứng dụng trong các ngành nghề khác: Rơ le thời gian cũng có thể được sử dụng trong các ngành nghề khác như đường sắt, giao thông vận tải, trạm biến áp, hệ thống năng lượng mặt trời và hệ thống điện mặt trời để kiểm soát và đồng bộ các hoạt động trong mạng lưới điện.

Nguyên lý hoạt động của rơ le thời gian

Cấu tạo và thành phần chính của relay thời gian

• Cuộn cảm (Coil): Cuộn cảm là thành phần chứa dây dẫn điện và được kết nối với nguồn điện. Khi nguồn điện được cấp vào, năng lượng từ cuộn cảm sẽ tạo ra một trường từ để điều khiển hoạt động của rơ le.
• Cơ cấu chuyển động (Mechanical mechanism): Cơ cấu chuyển động là thành phần chịu trách nhiệm biến đổi năng lượng từ cuộn cảm thành chuyển động vật lý. Nó bao gồm một hệ thống búa hoặc càng cua và các khóa để điều khiển các tiếp điểm của rơ le.
• Tiếp điểm (Contacts): Tiếp điểm là các bộ phận dẫn điện hoặc ngắt mạch, có thể đóng hoặc ngắt mạch khi rơ le hoạt động. Có hai loại tiếp điểm chính:

• Tiếp điểm thường mở (Normally Open – NO): Khi rơ le hoạt động, tiếp điểm NO sẽ đóng mạch, cho phép dòng điện chạy qua.

• Tiếp điểm thường đóng (Normally Closed – NC): Khi rơ le hoạt động, tiếp điểm NC sẽ mở mạch, ngắt dòng điện.

• Bộ điều chỉnh thời gian (Timing adjustment mechanism): Một số rơ le thời gian được trang bị bộ điều chỉnh thời gian để người dùng có thể thiết lập thời gian hoạt động và thời gian ngưng hoạt động của rơ le theo ý muốn. Bộ điều chỉnh thời gian này có thể được điều chỉnh thông qua các công tắc hoặc nút xoay.
• Vỏ bảo vệ (Enclosure): Rơ le thời gian thường được đặt trong một vỏ bảo vệ để bảo vệ các thành phần bên trong khỏi bụi, nước và các tác động vật lý.

Nguyên lý làm việc của rơle thời gian

Rơle thời gian ON DELAY:

– Khi cấp nguồn vào cuộn dây của rơle thời gian ON DELAY, các tiếp điểm tác động không tính thời gian chuyển đổi trạng thái tức thời (thường đóng hở ra, thường hở đóng lại), các tiếp điểm tác động có tính thời gian không đổi. Sau khoảng thời gian đã định trước, các tiếp điểm tác động có tính thời gian sẽ chuyển trạng thái và duy trì trạng thái này.

Rơle thời gian OFF DELAY:

– Khi cấp nguồn vào cuộn dây của rơle thời gian OFF DELAY, các tiếp điểm tác động tức thời và duy trì trạng thái này. Khi ngưng cấp nguồn vào cuộn dây, tất cả các tiếp điểm tác động không tính thời gian trở về trạng thái ban đầu. Tiếp sau đó một khoảng thời gian đã định trước, các tiếp điểm tác động có tính thời gian sẽ chuyển về trạng thái ban đầu.

Mua rơle thời gian ở đâu uy tín?

Quý khách đang có nhu cầu mua rơle thời gian nhưng không biết đơn vị phân phối nào đảm bảo chất lượng cao, giá thành tốt. Đừng lo, hãy đến ngay với Sơn Long.

Công ty TNHH Đầu Tư Sơn Long Việt Nam là đơn vị hàng đầu thị trường Việt Nam cung cấp các sản phẩm rơle thời gian và đa dạng các mặt hàng thiết bị công nghiệp chất lượng cao cho đối tác trên toàn quốc.

Với nhiều năm hoạt động trong nghề, cùng đội ngũ nhân sự ưu tú đã được đào tạo bài bản, chúng tôi luôn cam kết cung cấp sản phẩm và dịch vụ tốt nhất tới khách hàng theo tôn chỉ:

• Giá cả cạnh tranh;
• Giao hàng nhanh chóng;
• Hỗ trợ kỹ thuật 24/7;
• Bảo hành uy tín;
• Đội ngũ nhân viên phục vụ tận tâm, chuyên nghiệp.

Trên đây là những tổng hợp của chúng tôi về Rơ le thời gian là gì. Hy vọng rằng với những kiến thức mà Sơn Long Việt Nam chúng tôi đã tổng hợp sẽ bạn khách hiểu về rơ le thời gian và ứng dụng nó vào trong các ứng dụng thực tế của bạn.
