Rơ le bán dẫn 3 pha là một thiết bị chuyển mạch điện tử không có bộ phận chuyển động, hoạt động dựa trên nguyên lý sử dụng linh kiện bán dẫn để kiểm soát dòng điện trong ba pha của mạch điện công nghiệp. Đây là một giải pháp lý tưởng cho việc điều khiển các thiết bị công suất lớn mà yêu cầu độ tin cậy cao và tốc độ hoạt động nhanh chóng.
Cấu tạo của rơ le bán dẫn 3 pha
Rơ le bán dẫn 3 pha bao gồm ba thành phần chính:
- Mạch điều khiển: Nhận tín hiệu điều khiển từ nguồn điện áp thấp, thường là tín hiệu logic từ bộ điều khiển tự động, và kích hoạt hoặc ngắt mạch tải công suất lớn. Mạch này thường có cơ chế cách ly quang để đảm bảo an toàn cho cả mạch điều khiển và tải.
- Linh kiện bán dẫn: Các linh kiện như thyristor hoặc triac đảm nhiệm việc đóng ngắt dòng điện. Chúng có khả năng chịu được dòng điện và điện áp lớn, rất thích hợp cho các ứng dụng công nghiệp.
- Bộ tản nhiệt và bảo vệ: Để ngăn ngừa quá nhiệt trong quá trình hoạt động, SSR được trang bị bộ tản nhiệt và các mạch bảo vệ quá tải, đảm bảo an toàn và độ tin cậy.

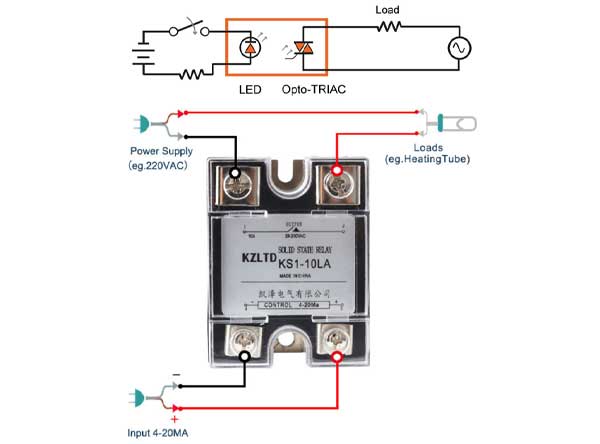

Nguyên lý hoạt động
Rơ le bán dẫn 3 pha kiểm soát dòng điện trong ba pha của mạch điện bằng cách sử dụng linh kiện bán dẫn. Khi mạch điều khiển nhận tín hiệu, nó kích hoạt linh kiện bán dẫn để đóng mạch, cho phép dòng điện đi qua. Khi tín hiệu ngắt, các linh kiện này sẽ đóng lại, ngăn không cho dòng điện chạy qua. Điều này giúp tránh hiện tượng hồ quang điện và bảo đảm độ chính xác cao trong quá trình hoạt động.

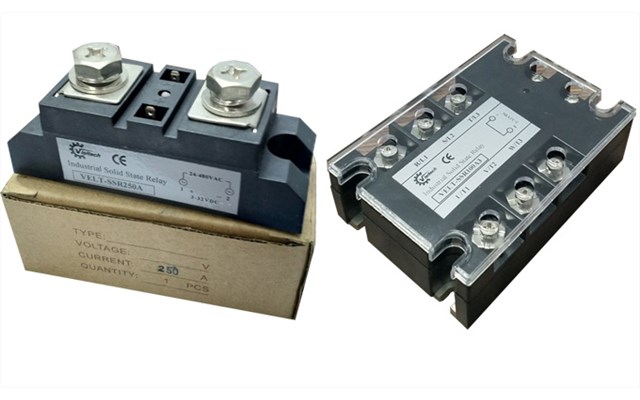

Ưu điểm nổi bật của rơ le bán dẫn 3 pha
- Tuổi thọ cao và bảo trì dễ dàng: Rơ le bán dẫn có tuổi thọ cao hơn đáng kể so với rơ le cơ học nhờ vào thiết kế không có bộ phận chuyển động, giảm thiểu mài mòn và yêu cầu bảo trì.
- Khả năng chịu tải lớn: SSR được thiết kế để chịu được tải điện lớn, thường lên đến hàng trăm ampe, rất thích hợp cho các thiết bị công suất cao như động cơ 3 pha và máy nén.
- Tốc độ phản hồi nhanh và độ chính xác cao: SSR có khả năng chuyển mạch chỉ trong vài mili giây, giúp đảm bảo sự ổn định trong các quy trình sản xuất tự động hóa.
- Khả năng chống nhiễu: Rơ le bán dẫn có khả năng chống lại các yếu tố nhiễu điện từ và va đập cơ học, rất phù hợp với các môi trường công nghiệp khắc nghiệt.
- Tiết kiệm không gian: SSR có kích thước nhỏ gọn hơn so với rơ le cơ học, giúp tối ưu hóa không gian lắp đặt trong các tủ điện công nghiệp.

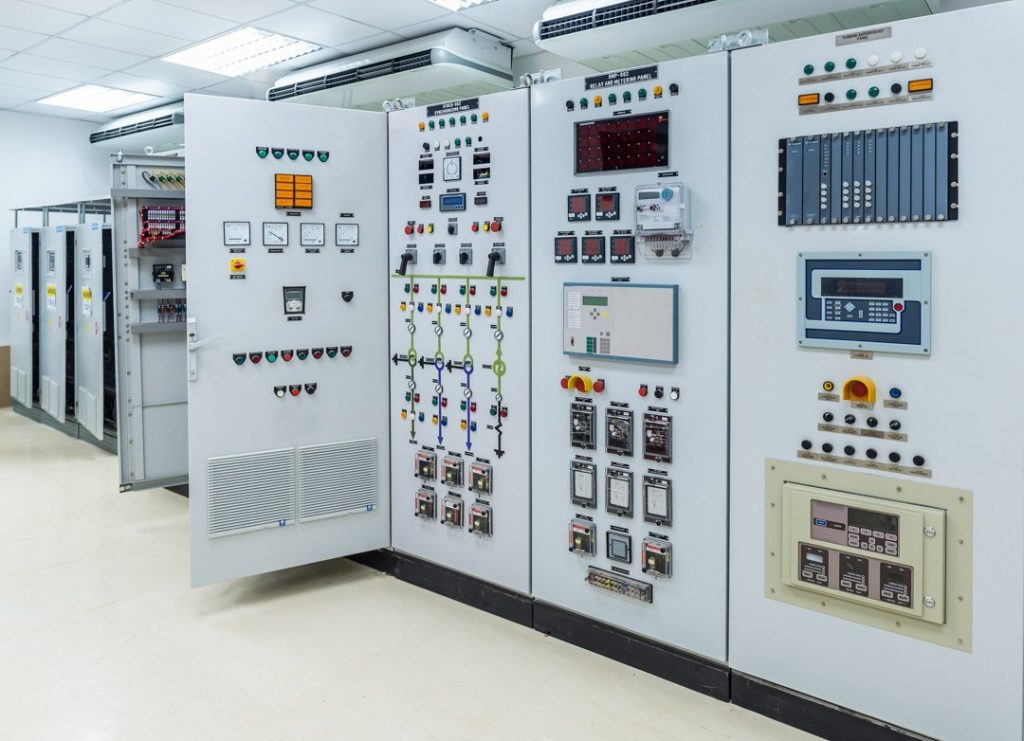

Ứng dụng trong các hệ thống công nghiệp
Rơ le bán dẫn 3 pha có mặt trong nhiều ứng dụng công nghiệp nhờ vào khả năng chuyển mạch chính xác và độ bền cao:
- Điều khiển động cơ 3 pha: SSR giúp điều khiển chính xác động cơ, tối ưu hóa hiệu suất và giảm thời gian chết.
- Hệ thống sưởi và làm mát: Ứng dụng trong các lò sưởi, nồi hơi và hệ thống làm mát, đảm bảo kiểm soát nhiệt độ chính xác và hiệu quả năng lượng.
- Tự động hóa sản xuất: SSR giúp điều khiển băng tải, máy đóng gói và các quy trình sản xuất tự động một cách ổn định.
- Điều khiển ánh sáng công nghiệp: Được sử dụng trong các hệ thống chiếu sáng công suất lớn, SSR giúp giảm nhấp nháy và kéo dài tuổi thọ bóng đèn.
- Hệ thống HVAC công nghiệp: SSR giúp kiểm soát quạt công nghiệp, máy nén và bộ điều chỉnh nhiệt độ, đảm bảo môi trường làm việc an toàn và hiệu quả.
Hạn chế của rơ le bán dẫn 3 pha
Mặc dù SSR mang lại nhiều lợi ích, giá thành của nó thường cao hơn so với rơ le cơ học tương đương, đặc biệt là khi yêu cầu điều khiển tải lớn. SSR cũng có thể phát sinh nhiệt khi hoạt động ở điều kiện tải nặng lâu dài, cần có hệ thống tản nhiệt hiệu quả để đảm bảo an toàn cho thiết bị.

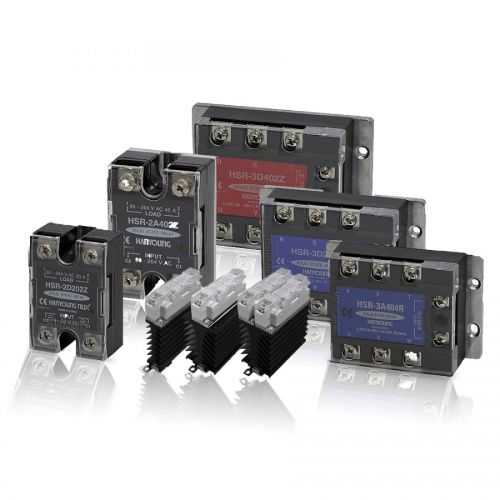

Các loại rơ le bán dẫn 3 pha
- Rơ le bán dẫn 3 pha điều khiển bằng điện áp AC: Kích hoạt bởi tín hiệu điều khiển AC, thích hợp cho các ứng dụng điều khiển nhiệt độ và động cơ.
- Rơ le bán dẫn 3 pha điều khiển bằng điện áp DC: Sử dụng tín hiệu điều khiển DC để điều khiển tải 3 pha, thường được sử dụng trong các hệ thống tự động và máy móc công nghiệp.
- Rơ le bán dẫn 3 pha điều khiển bằng xung PWM: Thiết kế cho các ứng dụng điều khiển tần số và tốc độ, giúp tăng cường hiệu suất và giảm tiêu thụ năng lượng.
- Rơ le bán dẫn 3 pha điều khiển nhiệt độ: Đặc biệt cho các ứng dụng yêu cầu điều khiển nhiệt độ chính xác trong các quy trình sản xuất công nghiệp.
