Hộp giảm tốc là một thiết bị cơ khí quan trọng trong hệ thống truyền động, được thiết kế để điều chỉnh tốc độ và mô-men xoắn giữa động cơ điện và các thiết bị khác trong dây chuyền sản xuất. Nó hoạt động bằng cách sử dụng các bánh răng đặc biệt để giảm tốc độ quay của động cơ, đồng thời gia tăng mô-men xoắn nhằm đáp ứng các yêu cầu vận hành cụ thể. Nhờ vào khả năng điều chỉnh này, hộp giảm tốc không chỉ giúp giảm tốc độ mà còn đảm bảo sự ổn định và hiệu quả trong hoạt động của hệ thống máy móc.
Hộp giảm tốc là gì?
Hộp giảm tốc là một cơ cấu cơ khí dùng để điều chỉnh tốc độ và mô-men xoắn giữa động cơ điện và các thiết bị khác trong dây chuyền sản xuất. Nó hoạt động dựa trên các bánh răng được thiết kế để giảm tốc độ quay của động cơ, đồng thời tăng mô-men xoắn để đáp ứng các yêu cầu vận hành cụ thể. Hộp giảm tốc không chỉ giúp làm giảm tốc độ mà còn đảm bảo hoạt động ổn định và hiệu quả của hệ thống máy móc.

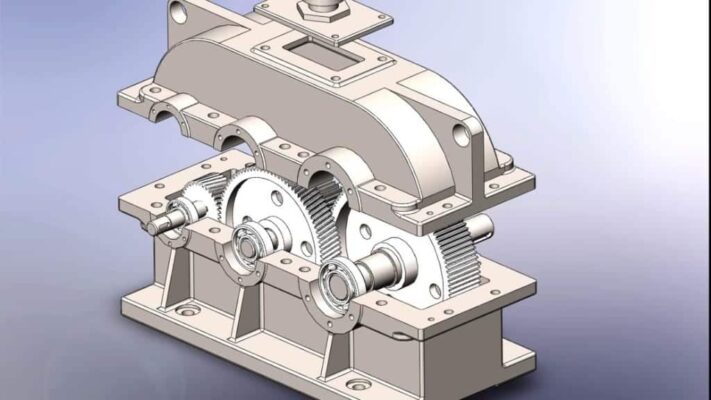

Cấu tạo của hộp số giảm tốc
Hộp giảm tốc có cấu tạo khá đơn giản nhưng hiệu quả. Nó bao gồm các bánh răng thẳng hoặc nghiêng, cùng với một số bộ phận hỗ trợ khác. Khi nguồn điện cấp vào, các bánh răng trong hộp giảm tốc sẽ tương tác với nhau để tạo ra tỉ số truyền động mong muốn. Hộp giảm tốc có thể được kết nối với động cơ thông qua xích, đai, hoặc các phương pháp kết nối khác, và đầu còn lại được nối với tải.
Nguyên lý hoạt động của hộp giảm tốc
Hộp giảm tốc hoạt động chủ yếu dựa vào hệ thống bánh răng. Khi bánh răng nhỏ quay một vòng, bánh răng lớn có thể quay nhiều vòng hơn, hoặc ngược lại tùy vào mục đích giảm hoặc tăng tốc. Điều này cho phép điều chỉnh tốc độ và mô-men xoắn một cách linh hoạt và chính xác.
Với các loại hộp số giảm tốc khác dùng bánh răng hành tinh, bánh răng vi sai thay cho hệ bánh răng thông thường thì sẽ có kích thước nhỏ gọn hơn, tuy nhiên lại có khả năng chịu lực và chịu tải vượt trội hơn.
Phân loại hộp giảm tốc
Thông thường, hộp giảm tốc được phân thành 2 loại cơ bản sau đây.
Phân loại theo cấp giảm tốc
- Phân loại theo cấp giảm tốc:
- Hộp giảm tốc 1 cấp: Thay đổi tỉ số truyền một lần.
- Hộp giảm tốc 2 cấp: Thay đổi tỉ số truyền hai lần, có thể là bánh răng trụ, bánh răng nghiêng, hoặc các kiểu kết hợp khác.
- Hộp giảm tốc 3 cấp: Thay đổi tỉ số truyền ba lần.
- Phân loại theo cấu tạo:
- Hộp giảm tốc bánh răng hành tinh: Kích thước nhỏ gọn, tỉ số truyền lớn, thích hợp cho không gian chật hẹp.
- Hộp giảm tốc bánh răng côn: Dễ bảo trì, hiệu suất cao, thường sử dụng trong các ứng dụng yêu cầu truyền động nghiêng.
- Hộp giảm tốc trục vít: Phù hợp với động cơ công suất dưới 11kW, được đánh giá cao về hiệu suất và độ bền.
- Hộp giảm tốc bánh răng trục thẳng: Được sử dụng phổ biến trong công nghiệp, kết nối đơn giản và hiệu quả.
- Hộp giảm tốc đồng trục: Có thiết kế nhỏ gọn với hai trục song song, thường dùng trong các ứng dụng yêu cầu tiết kiệm không gian.
- Hộp giảm tốc cyclo: Cấu tạo bằng bi và đĩa, nổi bật với tỉ số truyền lớn nhưng hiệu suất hoạt động có thể không cao bằng các loại khác.
Ưu nhược điểm của các loại hộp giảm tốc?
Có rất nhiều loại hộp giảm tốc được sử dụng phổ biến trên thị trường hiện nay, mỗi loại sẽ có ưu, nhược điểm riêng. Cùng tìm hiểu về 3 loại hộp giảm tốc cơ bản hiện nay bao gồm: hộp giảm tốc bánh răng, hộp giảm tốc hành tinh và hộp giảm tốc cyclo.
Hộp giảm tốc được ứng dụng rộng rãi trong nhiều ngành công nghiệp như chế biến thực phẩm, sản xuất bao bì, công nghiệp khai khoáng, và nhiều ứng dụng khác trong hệ thống truyền động. Bạn có thể thấy chúng trong các thiết bị như máy trộn, băng tải, động cơ xe máy, và nhiều thiết bị công nghiệp khác.
Các lỗi hư hỏng thường gặp và cách khắc phục
Việc hiểu rõ các lỗi hư hỏng thường gặp và cách bảo trì hộp giảm tốc là rất quan trọng. Các lỗi phổ biến có thể bao gồm hao mòn bánh răng, rò rỉ dầu, hoặc tiếng ồn bất thường. Để khắc phục, cần thực hiện bảo trì định kỳ, kiểm tra các bộ phận và thay thế các linh kiện hư hỏng kịp thời.
Hy vọng rằng thông tin trên đã giúp bạn có cái nhìn tổng quan hơn về hộp giảm tốc và cách thức hoạt động của nó. Hãy theo dõi Sơn Long Việt Nam để biết thêm nhiều thông tin hữu ích hơn.
