Biến dòng, hay còn gọi là máy biến dòng (Current Transformer – CT), là một thiết bị quan trọng trong hệ thống giám sát và đo lường điện năng. Thiết bị này đóng vai trò chuyển đổi dòng điện lớn, thường từ vài chục đến hàng nghìn A, thành dòng điện nhỏ hơn, thông thường là 5A. Điều này giúp cung cấp tín hiệu đầu vào cho các thiết bị đo lường và điều khiển, đảm bảo an toàn và hiệu quả trong việc quản lý năng lượng.
Các biến dòng thường gặp có tỷ số như 50/5A, 100/5A, hay 5000/5A. Tỷ số này chỉ ra rằng khi dòng điện 100A hay 5000A chạy qua, thiết bị sẽ cho ra dòng 5A ở đầu ra. Dòng điện 5A này là mức tối đa cho phép cho nhiều thiết bị như đồng hồ đo ampe, công tơ điện và bộ điều khiển tụ bù. Một số thiết bị điều khiển, như biến tần và PLC, yêu cầu tín hiệu ở mức 0-20mA, do đó cần phải sử dụng thêm bộ chuyển đổi tín hiệu.

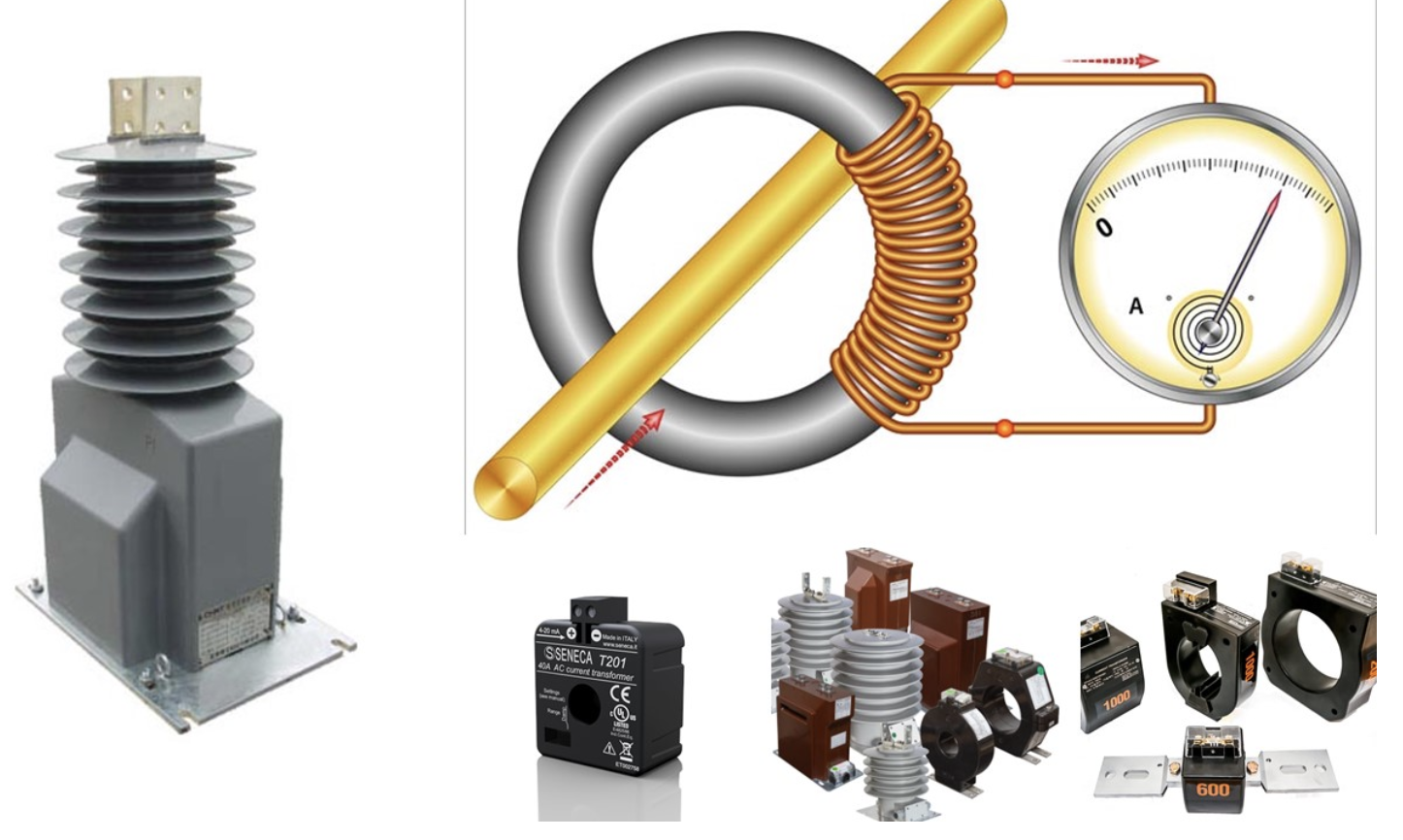

Cấu tạo của biến dòng
Biến dòng bao gồm các thành phần chính, mỗi phần đều có chức năng quan trọng:
- Dòng điện sơ cấp (Primary current): Đây là dòng điện đi vào cuộn dây biến dòng, là dòng lớn mà thiết bị cần đo.
- Cuộn dây thứ cấp (Secondary Winding): Cuộn dây này nhận dòng điện cảm ứng từ cuộn sơ cấp và cho ra tín hiệu đầu ra.
- Đồng hồ đo dòng (Ammeter): Thiết bị này hiển thị giá trị dòng điện mà nó nhận được từ cuộn dây thứ cấp.
- Lõi rỗng (Hollow Core): Thiết kế này cho phép dây dẫn đi qua, giúp dòng điện sơ cấp được đo lường dễ dàng.
Nguyên lý hoạt động
Biến dòng hoạt động dựa trên nguyên lý cảm ứng điện từ. Khi dòng điện xoay chiều đi qua một dây dẫn, nó tạo ra một điện trường xung quanh. Điện trường này cảm ứng vào cuộn dây thứ cấp, từ đó tạo ra dòng điện trong cuộn dây. Tỷ lệ giữa dòng sơ cấp và dòng thứ cấp phụ thuộc vào số vòng dây được cuốn trong cuộn dây biến dòng.
Biến dòng có hai chế độ hoạt động chính:
- Chế độ hở mạch thứ cấp: Khi cuộn dây thứ cấp không có tải, điện áp cảm ứng có thể cao đến mức nguy hiểm cho cả người và thiết bị. Để giảm thiểu rủi ro này, người ta thiết kế các biến dòng tuyến tính hoặc có khe hở không khí.
- Chế độ ngắn mạch của dòng sơ cấp: Trong trường hợp cuộn thứ cấp có tải, tỷ số giữa dòng ngắn mạch sơ cấp và dòng định mức được gọi là bội số dòng. Nếu bội số này lớn, độ chính xác của biến dòng có thể giảm và thường yêu cầu giữ sai số dưới 10% trong các mạch bảo vệ.
Thông số cơ bản của biến dòng
Hầu hết các biến dòng hiện nay đều tuân theo các tiêu chuẩn 5A và 1A. Một số thông số phổ biến trên biến dòng bao gồm: 100/5A, 100/1A hoặc 500/5A. Ví dụ, thông số 100/5A có nghĩa là khi 100A chạy qua cuộn biến dòng, đầu ra sẽ là 5A. Tương tự, 500/5A cũng cho kết quả tương tự.
Cách đấu biến dòng vào đồng hồ ampe
Đồng hồ ampe là thiết bị đo lường dòng điện, thường có thiết kế hình vuông với các vạch chia rõ ràng. Nó cho phép người dùng quan sát mức dòng điện đang chạy qua tại thời điểm hiện tại. Các ký hiệu phổ biến trên đồng hồ ampe, như 100/5A hoặc 300/5A, chỉ ra rằng đồng hồ có thể nhận tín hiệu từ CT có tỷ số tương ứng.
Đồng hồ ampe được chia thành hai loại chính:
- Đồng hồ ampe cơ học: Hiển thị mức đo qua kim chỉ thị.
- Đồng hồ ampe điện tử: Hiển thị mức đo dưới dạng số, dễ đọc hơn và thường có nhiều chức năng hơn.

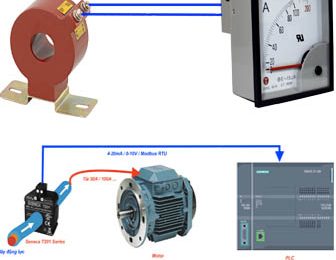

Cách đấu dây biến dòng vào đồng hồ ampe
Để thực hiện đấu nối giữa biến dòng và đồng hồ ampe, bạn chỉ cần dùng hai dây điện đơn giản. Nối song song từ hai chân của CT vào hai chân của đồng hồ ampe, rồi luồn dòng tải qua lỗ giữa cảm biến dòng điện. Biến dòng không yêu cầu nguồn nuôi bổ sung, điều này làm cho việc lắp đặt trở nên đơn giản và hiệu quả.
Biến dòng bảo vệ là gì?
Biến dòng bảo vệ là thiết bị được thiết kế đặc biệt để làm việc với các relay bảo vệ quá dòng (OC), chạm đất (EF) và các dạng relay kết hợp khác. Nguyên lý hoạt động của biến dòng bảo vệ tương tự như các biến dòng khác, nhưng chúng được chế tạo để chịu được dòng điện quá tải gấp nhiều lần dòng định mức (10 đến 20 lần) mà vẫn giữ được độ chính xác.
Biến dòng bảo vệ thường được sản xuất với vỏ đúc Epoxy, giúp tăng cường khả năng chịu nhiệt và va đập. Lõi thép của biến dòng bảo vệ cũng được thiết kế để ổn định từ trường của dòng điện lớn mà không bị bão hòa.
Biến dòng thứ tự không (ZCT) là gì?
Biến dòng thứ tự không (Zero Current Transformer – ZCT) là loại thiết bị đo dòng đặc biệt, có chức năng phát hiện dòng trung tính trong hệ thống điện. ZCT giúp phát hiện sự rò rỉ điện và gửi tín hiệu đến relay bảo vệ khi có sự cố.
Nguyên lý hoạt động của ZCT dựa trên sự cảm ứng từ trường quanh các dây điện. Khi dòng rò không xuất hiện, từ trường tổng hợp từ các dây điện L1, L2, L3 và N là cân bằng. Nhưng khi có dòng rò, sự thay đổi từ trường sẽ dẫn đến điện áp cảm ứng khác nhau.
Chức năng của biến dòng thứ tự không (ZCT)
Chức năng chính của ZCT là bảo vệ, bao gồm:
- Phòng chống điện giật từ cầu dao rò rỉ điện xuống đất.
- Ngăn ngừa ngắn mạch và các lỗi từ bộ ngắt mạch chạm đất.
ZCT giúp bảo vệ an toàn cho con người và thiết bị trong hệ thống điện, đóng vai trò không thể thiếu trong việc đảm bảo an toàn điện.
